Breekplaten > Stalen Breekplaten > Sanitary Disks > RLPS
Sanitary Disks
RLPS
De RLPS Series sanitaire breekplaat is een uitbreiding van het Reverse Acting (RA) metalen breekplaatontwerp van ZOOK. Toepassingen zijn onder andere de voedingsmiddelenindustrie, zuivelindustrie, brouwerijen, farmaceutische industrie, distilleerderijen, bakkerijen, conservenindustrie, cosmetica, biotechnologie en petrochemische industrie.
- Biedt overdrukbeveiliging in sanitaire leidingsystemen.
- Ideaal voor toepassingen met hoge eisen aan zuiverheid en corrosiebestendigheid.
- Ontworpen om niet te fragmenteren.
- Het robuuste ontwerp zonder inkervingen biedt een hoge levensduur bij cyclische belasting.
- Uitstekend geschikt voor toepassingen met vloeistoffen, gassen en tweefasenstromen.
- 0% manufacturing range is standaard.
- Bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie.
- Zelfondersteunend onder volledig vacuüm met optionele vacuümring.
- Bestand tegen productophoping. Alleen de gladde convexe zijde van de breekplaat wordt blootgesteld aan het procesmedium.
- Te installeren met industriestandaard Tri-Clamp®/Tri-Clover® koppelingen. Montage met NA-Connect is eveneens beschikbaar.
- Standaard pakkingmaterialen: Black Buna-N, Black Viton, Black EPDM en White PTFE. Alternatieve materialen zijn beschikbaar.
- Afmetingen van 1” (25 mm) tot 4” (100 mm).
- Geschikt voor Clean-in-Place (CIP)-toepassingen. Let op: de koepel van de breekplaat mag niet worden blootgesteld aan contact of een directe sproeistraal.
- CE-, KOSHA- en TÜV-compliance beschikbaar.
- 3-A beschikbaar voor toepasselijke materialen en opties. Neem contact op met ZOOK voor meer informatie.

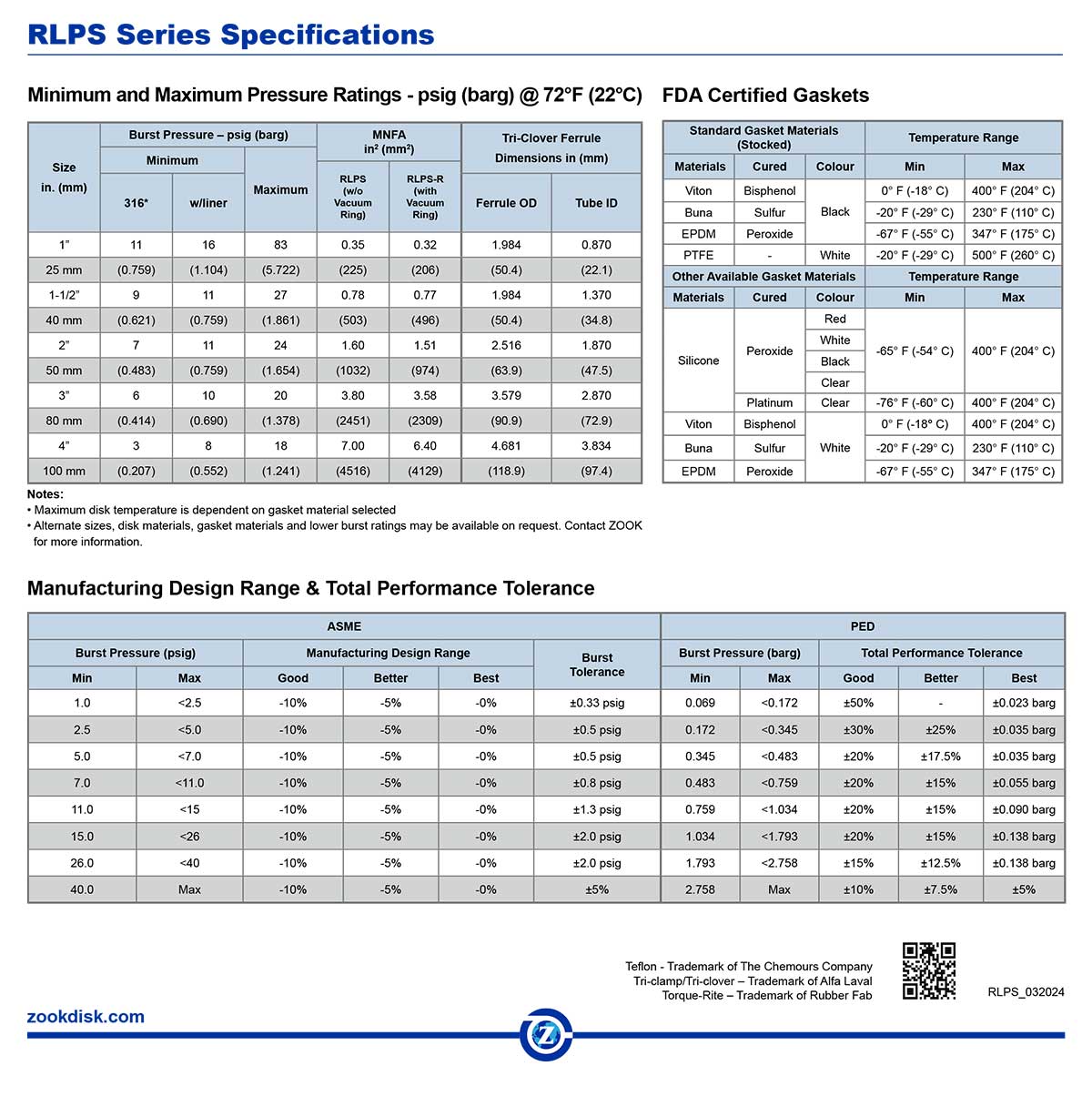

Sizes: 1″ – 4″ (25 mm – 100 mm)
Burst Pressure Range: 3 psig – 83 psig (0.21 barg – 5.72 barg)
Standard Operating Range: 95%
RLPS Series
Belangrijkste voordelen
Hoge bedrijfsverhouding
De RLPS biedt een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
Niet-fragmenterend
De sanitaire breekplaat is specifiek ontworpen voor non-fragmentation.
Hoge levensduur
Het robuuste ontwerp zonder inkervingen biedt een hoge levensduur bij cyclische belasting.
Bestand tegen productophoping
Alleen de gladde convexe zijde wordt blootgesteld aan het procesmedium, waardoor het ontwerp bestand is tegen productophoping.
Geschikt voor CIP
De RLPS is geschikt voor Clean-in-Place (CIP). De koepel mag daarbij niet worden blootgesteld aan contact of een directe sproeistraal.
Toepassingen van de RLPS breekplaat
De RLPS biedt overdrukbeveiliging voor sanitaire leidingsystemen en is geschikt voor toepassingen met vloeistoffen, gassen en tweefasenstromen. ZOOK noemt toepassingen binnen onder andere voedingsmiddelenverwerking, zuivel, brouwerijen, farmacie, distilleerderijen, bakkerijen, conservenproductie, cosmetica, biotechnologie en petrochemie.
De breekplaat kan worden geïnstalleerd met industriestandaard Tri-Clamp®/Tri-Clover® koppelingen. Daarnaast is montage met NA-Connect beschikbaar. De beschikbare afmetingen lopen van 1” (25 mm) tot 4” (100 mm).
Wanneer kiest u voor de RLPS Series?
De RLPS sanitaire breekplaat kan worden gekozen wanneer een Reverse Acting breekplaat nodig is voor een sanitair leidingsysteem en hoge zuiverheid of corrosiebestendigheid belangrijke selectiecriteria zijn. De combinatie van een bedrijfsverhouding tot 95%, een ontwerp zonder inkervingen en geschiktheid voor CIP maakt de specifieke eigenschappen van de RLPS duidelijk.
De RLPS is volgens ZOOK zelfondersteunend onder volledig vacuüm met een optionele vacuümring. Voor de uiteindelijke selectie moeten de daadwerkelijke druk-, temperatuur-, medium- en installatiecondities worden beoordeeld.
Veelgestelde Vragen
Welke bedrijfsverhouding heeft de RLPS?
De RLPS biedt een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
Voor welke media is de RLPS geschikt?
De RLPS is geschikt voor vloeistoffen, gassen en tweefasenstromen.
Welke afmetingen zijn beschikbaar?
De beschikbare afmetingen lopen van 1” (25 mm) tot 4” (100 mm).
Welke barstdrukken zijn beschikbaar?
ZOOK specificeert een barstdrukbereik van 3 psig tot 83 psig (0,21 barg tot 5,72 barg).
Welke certificeringen zijn beschikbaar?
ZOOK vermeldt beschikbare CE-, KOSHA- en TÜV-compliance. 3-A is beschikbaar voor toepasselijke materialen en opties.
