Sanitary Disks
Waar de meeste breekplaten zijn ontworpen voor montage in een houder, zijn sanitaire breekplaten specifiek ontwikkeld voor montage tussen sanitaire ferrules. Ze zijn bovendien zo ontworpen dat er geen spleten of uitsparingen aanwezig zijn waarin stoffen zich op de breekplaat kunnen ophopen.
De innovatieve ZANITARY® Series is een geavanceerde sanitaire breekplaat, ontwikkeld voor toepassingen binnen de biotechnologie, farmaceutische industrie en voedingsmiddelenindustrie. Deze nieuwe technologie, waarvoor patent is aangevraagd, maakt gebruik van volledig nieuwe en unieke ontwerp- en productieprocessen. Door gebruik te maken van de natuurlijke eigenschappen van het materiaal resulteert dit proces in een hoogwaardige breekplaat met een uitstekende weerstand tegen vermoeiing en hoge prestaties.
Dankzij het ontwerp zonder inkepingen of spleten en de naleving van de strenge geometrische 3-A-eisen, heeft de ZANITARY-breekplaat een inherent glad oppervlak aan de proceszijde. Hierdoor is het ontwerp geschikt voor toepassingen waarbij een hoge mate van zuiverheid vereist is.

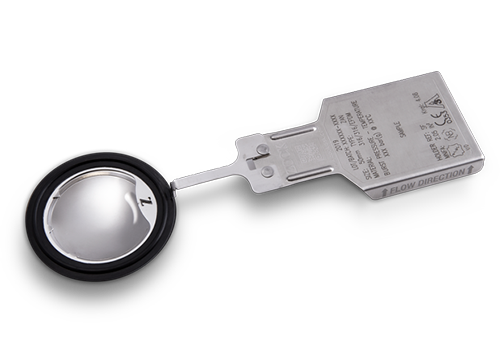

Zanitary
De ZANITARY® Series is een geavanceerde sanitaire breekplaat, ontworpen voor de biotechnologische, farmaceutische en voedingsmiddelenindustrie. Het nieuwe ontwerp kan eenvoudig tussen standaard sanitaire ferrules worden gemonteerd.

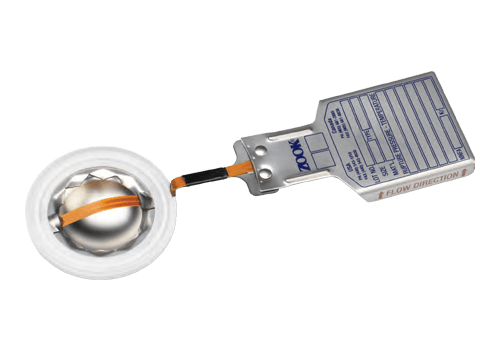

RLPS
De RLPS Series Sanitary Disk is een uitbreiding van het Reverse Acting (RA) Metal Rupture Disk (breekplaat) ontwerp van ZOOK. Toepassingen zijn onder andere de voedingsmiddelenindustrie, zuivelindustrie, brouwerijen, farmaceutische industrie, distilleerderijen, bakkerijen, conservenindustrie, cosmetica, biotechnologie en petrochemische industrie.

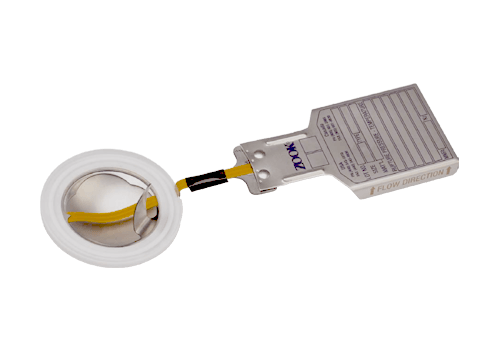

Raus
De RAUS Series Sanitary Rupture Disk is een uitbreiding van het Reverse Acting (RA) Metal Rupture Disk (breekplaat) ontwerp van ZOOK. Toepassingen zijn onder andere de voedingsmiddelenindustrie, zuivelindustrie, brouwerijen, farmaceutische industrie, distilleerderijen, bakkerijen, conservenindustrie, cosmetica, biotechnologie en petrochemische industrie.
Sanitary Disks
Technische specificaties
Onderstaande technische specificaties voor de ZANITARY® Series zijn ongewijzigd overgenomen uit de technische bron:
- Passivation finish to reduce the possibility of contamination
- Standard surface finish 4 – 20 Ra µin (0.1 – 0.5 Ra µm)
- Withstands full vacuum without the need of a separate vacuum support
- Suitable for liquid, gas, or two-phase applications
- Expected cycle life of this new disk technology is 30,000 with full vacuum cycling and approximately 1,000,000+ without full vacuum
- Suitable for use with NovAseptic flange mountings
- Cleaned for O2 service available
- Nitrogen bagging available
- Suitable for Clean-in-place (CIP) applications
- Electropolishing available meeting ASME BPE SF4
- Complies ASME BPE Standard
- ASME UD, CE (PED), KOSHA and TÜV compliance available
- Sizes from 1” (25mm) through 4” (100mm)
Betrouwbare overdrukbeveiliging voor sanitaire toepassingen
Sanitaire breekplaten zijn ontwikkeld voor procesinstallaties waarin naast betrouwbare overdrukbeveiliging ook hygiënisch ontwerp van groot belang is. In tegenstelling tot veel conventionele breekplaten, die in een afzonderlijke breekplaathouder worden geplaatst, zijn sanitaire breekplaten ontworpen voor montage tussen sanitaire ferrules. De constructie is gericht op het voorkomen van spleten en uitsparingen waarin productresten of andere stoffen zich kunnen ophopen.
Hierdoor zijn deze rupture disks geschikt voor sanitaire leidingsystemen in onder andere de farmaceutische industrie, biotechnologie en voedingsmiddelenindustrie. Binnen het assortiment zijn verschillende uitvoeringen beschikbaar, waaronder de ZANITARY® Series en de sanitaire RLPS-, RAUS- en SD-series.
Pressure Partners B.V. levert sanitaire breekplaten voor uiteenlopende procesomstandigheden en ondersteunt bij het selecteren van de juiste uitvoering voor de installatie. Daarbij kan worden gekeken naar onder andere het type toepassing, de procescondities, gewenste aansluiting en technische eisen aan de breekplaat. Voor toepassingen met hoge eisen aan zuiverheid biedt met name de ZANITARY® Series specifieke eigenschappen voor integratie in sanitaire processystemen.
Belangrijkste voordelen van sanitaire breekplaten
Sanitaire breekplaten combineren overdrukbeveiliging met een constructie die is afgestemd op hygiënische processystemen. Het ontwerp voor montage tussen sanitaire ferrules maakt integratie in sanitaire leidingen mogelijk zonder de conventionele breekplaathouder die bij veel andere breekplaten wordt toegepast.
De belangrijkste kenmerken zijn:
- Ontworpen voor montage tussen sanitaire ferrules
- Constructie gericht op het voorkomen van spleten waarin stoffen zich kunnen ophopen
- Geschikt voor sanitaire leidingsystemen
- Uitvoeringen voor de farmaceutische, biotechnologische en voedingsmiddelenindustrie
- Verschillende productseries voor uiteenlopende sanitaire toepassingen
- ZANITARY®-uitvoeringen geschikt voor vloeistof, gas en tweefasenstromen
- ZANITARY® geschikt voor Clean-in-place (CIP)-toepassingen
Toepassingen
Sanitaire breekplaten worden toegepast in procesinstallaties waarin overdrukbeveiliging gecombineerd moet worden met sanitaire of hygiënische procesvoering.
Afhankelijk van de gekozen productserie zijn toepassingen mogelijk binnen onder andere:
- Farmaceutische industrie
- Biotechnologie
- Voedingsmiddelenindustrie
- Zuivelindustrie
- Brouwerijen
- Distilleerderijen
- Bakkerijen
- Conservenindustrie
- Cosmetische industrie
- Petrochemische industrie
Voor de ZANITARY® Series worden specifiek biotechnologie, farmaceutische toepassingen en voedselverwerking genoemd. De sanitaire RLPS- en RAUS-series kennen daarnaast toepassingen in onder meer zuivel, brouwerijen, distilleerderijen, cosmetica en petrochemie.
Wanneer kiest u voor een sanitaire breekplaat?
Een sanitaire breekplaat is geschikt wanneer een installatie overdrukbeveiliging nodig heeft en de breekplaat onderdeel moet worden van een sanitair leidingsysteem. In plaats van montage in een traditionele houder wordt de sanitaire breekplaat tussen sanitaire ferrules geplaatst.
Dit is met name relevant voor processen waarin productophoping rond de breekplaat zoveel mogelijk moet worden voorkomen. De sanitaire uitvoeringen zijn daarom ontworpen zonder spleten waarin stoffen zich gemakkelijk kunnen verzamelen.
Binnen deze productcategorie kan worden gekozen uit verschillende series. De ZANITARY® Series is specifiek ontwikkeld voor toepassingen met hoge eisen aan zuiverheid. Daarnaast zijn de RLPS, RAUS en SD Series beschikbaar voor andere sanitaire toepassingen.
Pressure Partners B.V. kan ondersteunen bij het bepalen welke sanitaire breekplaat aansluit op de technische eisen en procescondities van uw installatie.
