Sanitary Disks
Raus
De RAUS Series sanitaire breekplaat is een uitbreiding van het Reverse Acting (RA) metalen breekplaatontwerp van ZOOK. Toepassingen zijn onder andere de voedingsmiddelenindustrie, zuivelindustrie, brouwerijen, farmaceutische industrie, distilleerderijen, bakkerijen, conservenindustrie, cosmetica, biotechnologie en petrochemische industrie.
- Biedt overdrukbeveiliging in sanitaire leidingsystemen.
- Ideaal voor toepassingen met hoge eisen aan zuiverheid en corrosiebestendigheid.
- Ontworpen om niet te fragmenteren.
- Het robuuste ontwerp zonder inkervingen biedt een hoge levensduur bij cyclische belasting.
- Uitstekend geschikt voor toepassingen met vloeistoffen, gassen en tweefasenstromen.
- 0% manufacturing range is standaard.
- Bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie. Neem contact op met ZOOK voor de bedrijfsverhouding bij drukken onder 40 psig.
- Zelfondersteunend onder volledig vacuüm.
- Bestand tegen productophoping. Alleen de gladde convexe zijde van de breekplaat wordt blootgesteld aan het procesmedium.
- Te installeren met industriestandaard Tri-Clamp®/Tri-Clover® koppelingen. Montage met NA-Connect is eveneens beschikbaar.
- Standaard pakkingmaterialen: Black Buna-N, Black Viton, Black EPDM en White PTFE. Alternatieve materialen zijn beschikbaar.
- Afmetingen van 1” (25 mm) tot 4” (100 mm).
- Geschikt voor Clean-in-Place (CIP)-toepassingen. Let op: de koepel van de breekplaat mag niet worden blootgesteld aan contact of een directe sproeistraal.
- ASME UD-, CE-, KOSHA- en TÜV-compliance beschikbaar.
- 3-A beschikbaar voor toepasselijke materialen en opties. Neem contact op met ZOOK voor meer informatie.

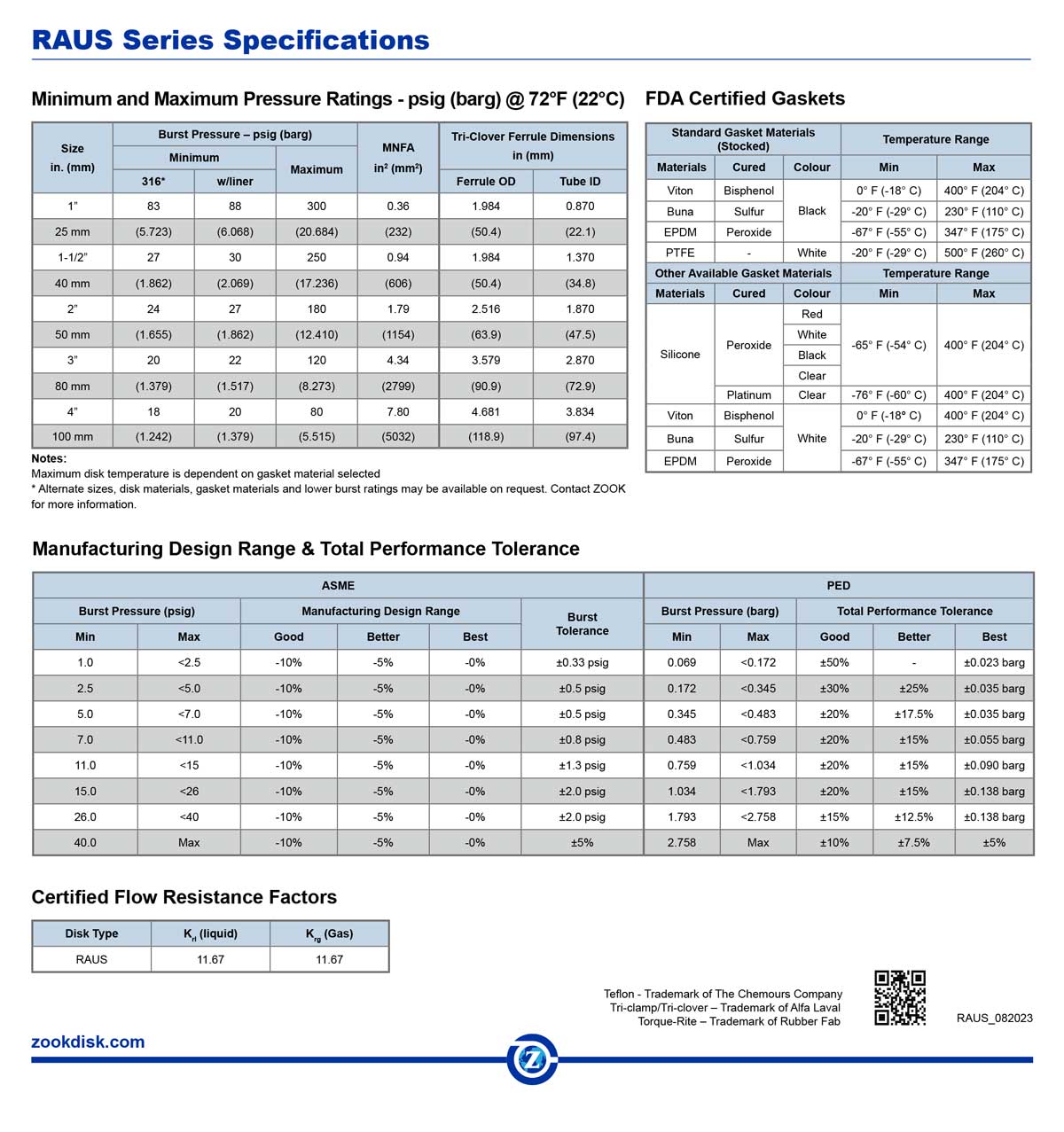

Sizes: 1″ – 4″ (25 mm – 100 mm)
Burst Pressure Range: 18 psig – 300 psig (1.24 barg – 20.69 barg)
Standard Operating Ratio: Operating ratios up to 95% of the low end of burst pressure
Vacuum Support Required: No
RAUS Series
Belangrijkste voordelen
Hoge bedrijfsverhouding
De RAUS biedt bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie. Voor drukken onder 40 psig moet de toepasselijke bedrijfsverhouding worden gecontroleerd.
Bestand tegen volledig vacuüm
De RAUS is zelfondersteunend onder volledig vacuüm, zoals expliciet vermeld in de productspecificaties.
Niet-fragmenterend
De sanitaire breekplaat is specifiek ontworpen voor non-fragmentation.
Hoge levensduur
Het robuuste ontwerp zonder inkervingen biedt een hoge levensduur bij cyclische belasting.
Bestand tegen productophoping
Alleen de gladde convexe zijde van de breekplaat wordt blootgesteld aan het procesmedium en het ontwerp is bestand tegen productophoping.
Toepassingen van de RAUS breekplaat
De RAUS biedt overdrukbeveiliging voor sanitaire leidingsystemen. ZOOK noemt toepassingen binnen onder andere voedingsmiddelenverwerking, zuivel, brouwerijen, farmacie, distilleerderijen, bakkerijen, conservenproductie, cosmetica, biotechnologie en de petrochemische industrie.
De breekplaat wordt geïnstalleerd met industriestandaard Tri-Clamp®/Tri-Clover® koppelingen. Daarnaast is NA-Connect montage beschikbaar. De RAUS is verkrijgbaar in afmetingen van 1” (25 mm) tot 4” (100 mm).
Wanneer kiest u voor de RAUS Series?
De RAUS sanitaire breekplaat kan worden gekozen wanneer een Reverse Acting ontwerp nodig is voor een sanitair leidingsysteem en eigenschappen zoals een hoge bedrijfsverhouding, hoge levensduur bij cyclische belasting en bestendigheid tegen volledig vacuüm vereist zijn.
De RAUS heeft een opgegeven barstdrukbereik van 18 psig tot 300 psig (1,24 barg tot 20,69 barg). Voor de definitieve selectie moeten de barstdruk, bedrijfsdruk, afmeting, procesmedium, aansluiting en het gewenste pakkingmateriaal worden beoordeeld.
Veelgestelde Vragen
Welke bedrijfsverhouding heeft de RAUS?
De RAUS biedt bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie. Voor drukken onder 40 psig adviseert ZOOK contact op te nemen voor de toepasselijke bedrijfsverhouding.
Is de RAUS geschikt voor volledig vacuüm?
Ja. ZOOK specificeert de RAUS als zelfondersteunend onder volledig vacuüm en vermeldt bij de technische specificaties dat vacuümondersteuning niet vereist is.
Welke afmetingen zijn beschikbaar?
De RAUS is verkrijgbaar van 1” (25 mm) tot 4” (100 mm).
Welke barstdrukken zijn beschikbaar?
Het opgegeven barstdrukbereik bedraagt 18–300 psig (1,24–20,69 barg).
Is de RAUS geschikt voor CIP?
Ja. De RAUS is geschikt voor Clean-in-Place (CIP). De koepel van de breekplaat mag daarbij niet worden blootgesteld aan contact of een directe sproeistraal.
Technisch advies over de RAUS Series
De juiste RAUS-uitvoering wordt bepaald door onder andere de gewenste barstdruk, bedrijfsdruk, afmeting, het procesmedium, de aansluiting en het benodigde pakkingmateriaal.
Pressure Partners B.V. helpt u bij het selecteren van de juiste RAUS sanitaire breekplaat voor uw toepassing. Neem contact op voor technisch advies of een offerte.
