Breekplaten > Stalen Breekplaten > Reverse Acting Disks
Toonaangevende hoogwaardige ontwerpen van ongekerfde en gekerfde Reverse Acting breekplaten.
Reverse Acting Disks
De hoogwaardige Reverse Acting breekplaten van ZOOK vormen een kosteneffectieve oplossing en zijn ontworpen om niet te fragmenteren. Ze bieden een lange levensduur bij cyclische belasting en hebben bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie.
ZOOK biedt universele, gekerfde en ongekerfde Reverse Acting breekplaatontwerpen. Daarnaast is de RA Series beschikbaar, waarbij één houder kan worden gebruikt met meerdere Reverse Acting breekplaten van ZOOK.
De meeste Reverse Acting breekplaten zijn geschikt voor toepassingen met vloeistoffen, gassen of tweefasenstromen. Samen met uw engineeringteam kan de meest geschikte metalen Reverse Acting breekplaat worden geselecteerd voor de specifieke eisen van uw toepassing.

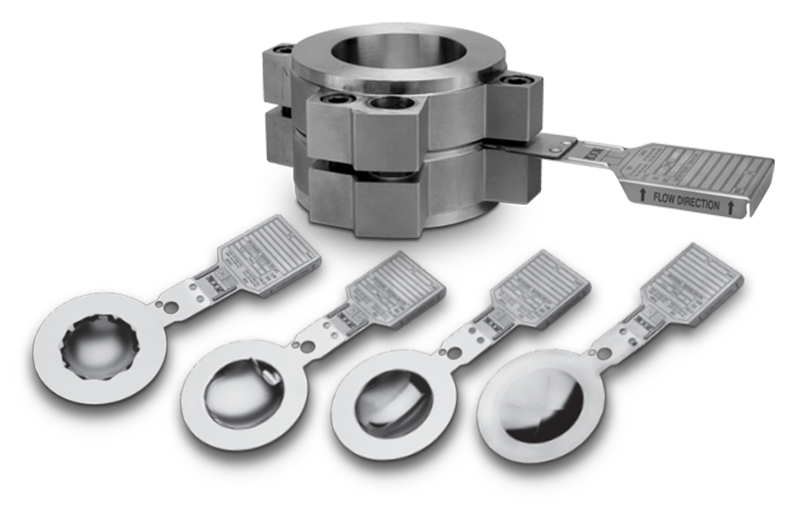

RA Series
Om gebruikers van breekplaten voortdurend te voorzien van innovatieve producten en technologieën, introduceert ZOOK de RA Series breekplaten en houders. De RA Series beschikt over één uniek houderontwerp dat geschikt is voor gebruik met meerdere typen Reverse Acting metalen breekplaten van ZOOK.

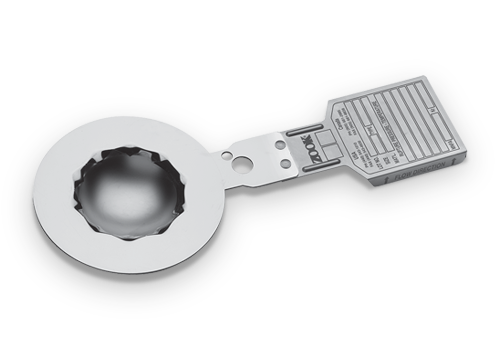

RA4
De RA4 Reverse Acting breekplaten (bursting disks) zijn ontworpen voor het merendeel van de lagedruktoepassingen en zijn bedoeld voor gebruik in de RAH Pre-Torque Holder.

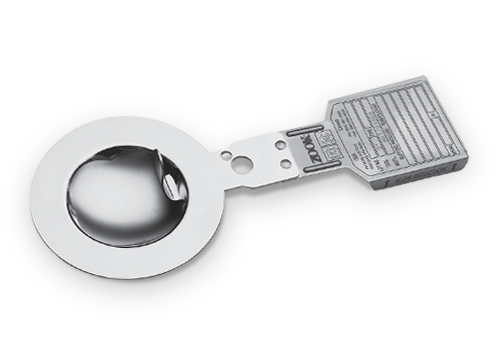

RA6
Geschikt voor het merendeel van de middendruktoepassingen met breekplaten. Ontworpen voor gebruik in de RAH Holder.

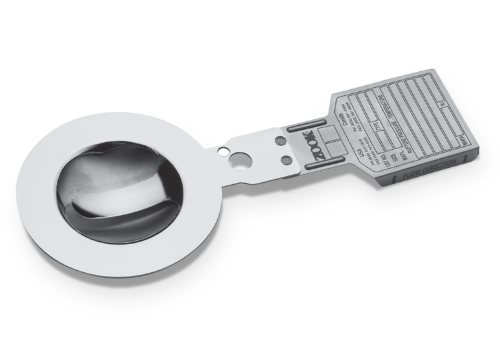

RA8
De RA8 Reverse Acting breekplaten (bursting disks) zijn ontworpen voor het merendeel van de hogedruktoepassingen en zijn bedoeld voor gebruik in de RAH Pre-Torque Holder.

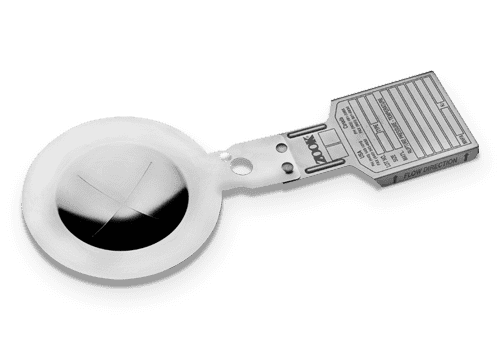

RAX
De RAX Reverse Acting breekplaten (bursting disks) zijn ontworpen voor het merendeel van de hogedruktoepassingen en zijn bedoeld voor gebruik in de RAH Pre-Torque Holder.

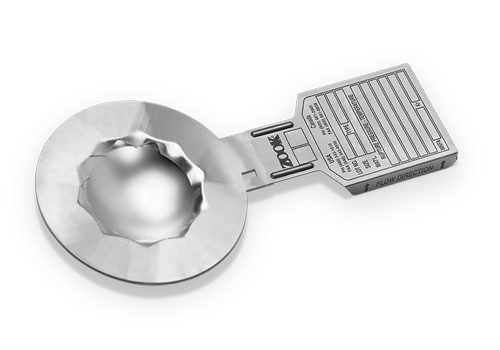

RLP
De RLP Reverse Acting breekplaat (burst disk) is geschikt voor het merendeel van de breekplaattoepassingen. Ontworpen voor gebruik in de RLPI Holder.

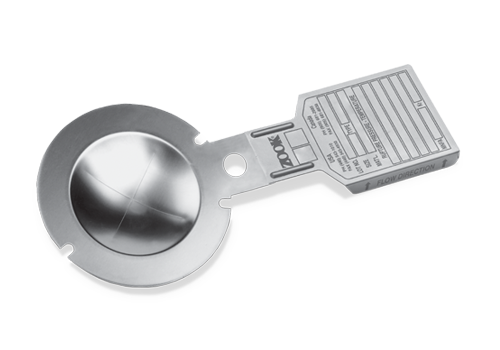

SRA
De SRA Reverse Acting breekplaat (bursting disk) is geschikt voor het merendeel van de breekplaattoepassingen. Ontworpen voor gebruik in de SR7A Holder.

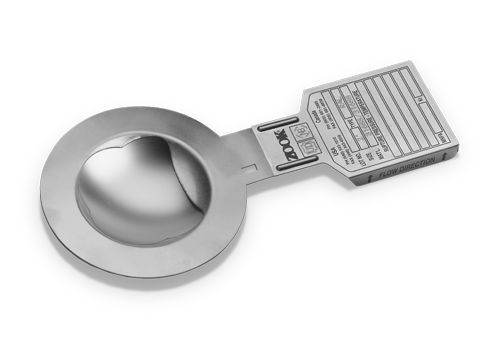

URA
De URA Reverse Acting breekplaat (burst disk) is geschikt voor het merendeel van de breekplaattoepassingen. Ontworpen voor gebruik in de URAI Holder.
Reverse Acting Disks
Reverse Acting breekplaten voor uiteenlopende drukbereiken
Reverse Acting breekplaten worden toegepast als drukbeveiliging waarbij de breekplaat tijdens normaal bedrijf in een tegengestelde richting wordt belast ten opzichte van de richting waarin deze uiteindelijk opent. Binnen het assortiment zijn verschillende uitvoeringen beschikbaar, waardoor een oplossing kan worden geselecteerd die aansluit bij het vereiste drukbereik en de specifieke procesomstandigheden.
ZOOK onderscheidt binnen deze productgroep universele, gekerfde en ongekerfde ontwerpen. De meeste uitvoeringen kunnen worden toegepast bij vloeistoffen, gassen en tweefasenstromen.
Pressure Partners B.V. ondersteunt bij het selecteren van de juiste combinatie van Reverse Acting breekplaat en bijbehorende houder.
Van lage tot hoge barstdrukken
Binnen de RA Series zijn verschillende uitvoeringen beschikbaar voor uiteenlopende drukbereiken. Hierdoor kan binnen hetzelfde productconcept een passende breekplaat worden geselecteerd voor toepassingen met een lage, gemiddelde of hoge barstdruk.
De RA4 richt zich voornamelijk op toepassingen binnen het lagere drukbereik, terwijl de RA6 bedoeld is voor het middendrukbereik. Voor toepassingen binnen hogere drukbereiken zijn onder andere de RA8 en RAX beschikbaar.
Een belangrijk kenmerk van de RA Series is dat meerdere typen Reverse Acting breekplaten kunnen worden gecombineerd met één houderontwerp. Dit maakt het mogelijk om binnen verschillende toepassingen gebruik te maken van hetzelfde houderconcept.
Wanneer kiezen voor een Reverse Acting breekplaat?
Een Reverse Acting breekplaat kan interessant zijn wanneer een proces vraagt om een hoge bedrijfsdruk ten opzichte van de ingestelde barstdruk. De ontwerpen binnen deze categorie bieden volgens ZOOK bedrijfsverhoudingen tot 95% van de ondergrens van de barsttolerantie en zijn ontworpen voor een hoge levensduur bij cyclische belasting. Daarnaast zijn de Reverse Acting uitvoeringen ontworpen om niet te fragmenteren.
Hierdoor kunnen deze breekplaten worden ingezet in installaties waarin de druk tijdens normaal bedrijf relatief dicht bij de barstdruk ligt of waarin regelmatig drukwisselingen optreden.
De juiste Reverse Acting breekplaat selecteren
Bij de selectie moet verder worden gekeken dan alleen naar de gewenste barstdruk. Ook het procesmedium, de bedrijfstemperatuur, bedrijfsdruk, toepassing en de benodigde houder spelen een rol bij het bepalen van de juiste uitvoering.
Met RA4, RA6, RA8, RAX, RLP, SRA en URA zijn verschillende Reverse Acting oplossingen beschikbaar. Pressure Partners B.V. kan op basis van de technische gegevens van uw installatie helpen bepalen welke combinatie het beste aansluit bij uw toepassing.
Technisch advies over Reverse Acting breekplaten
De juiste Reverse Acting breekplaat wordt bepaald door de combinatie van procescondities, gewenste barstdruk en installatie-eisen.
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste Reverse Acting breekplaat en bijpassende houder voor uw toepassing.
