Reverse Acting Disks
SRA
De SRA Reverse Acting breekplaat is geschikt voor het merendeel van de breekplaattoepassingen en is ontworpen voor gebruik in combinatie met de SR7A Holder.
De SRA is beschikbaar met ASME UD-, CE (PED)- en TÜV-conformiteit.
- Ontworpen om niet te fragmenteren.
- Bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
- Het ontwerp biedt een hoge levensduur bij cyclische belasting.
- Uitsluitend geschikt voor gastoepassingen.
- De standaard manufacturing design range en totale tolerantie zorgen ervoor dat de gemarkeerde barstdruk op de breekplaat de MAWP van de apparatuur niet overschrijdt.
- Bestand tegen volledig vacuüm zonder vacuümondersteuning.
- Breed assortiment standaard en exotische materialen beschikbaar.
- Bestand tegen tegendruk tot de positieve ingestelde barstdruk van de breekplaat.
- Verkrijgbaar van 1” (25 mm) tot 12” (300 mm).
- Barstdrukbereik van 27 psig (1,86 barg) tot 1480 psig (102,04 barg).
- Bestand tegen productophoping, doordat de gladde convexe zijde van de breekplaat aan het procesmedium wordt blootgesteld.
- Unieke uitlijnpennen zorgen voor de correcte positionering van de breekplaat in de SR7A Series Holder.
- Permanent bevestigde 3D RVS-tag, gegraveerd met de volledige specificaties van de breekplaat.

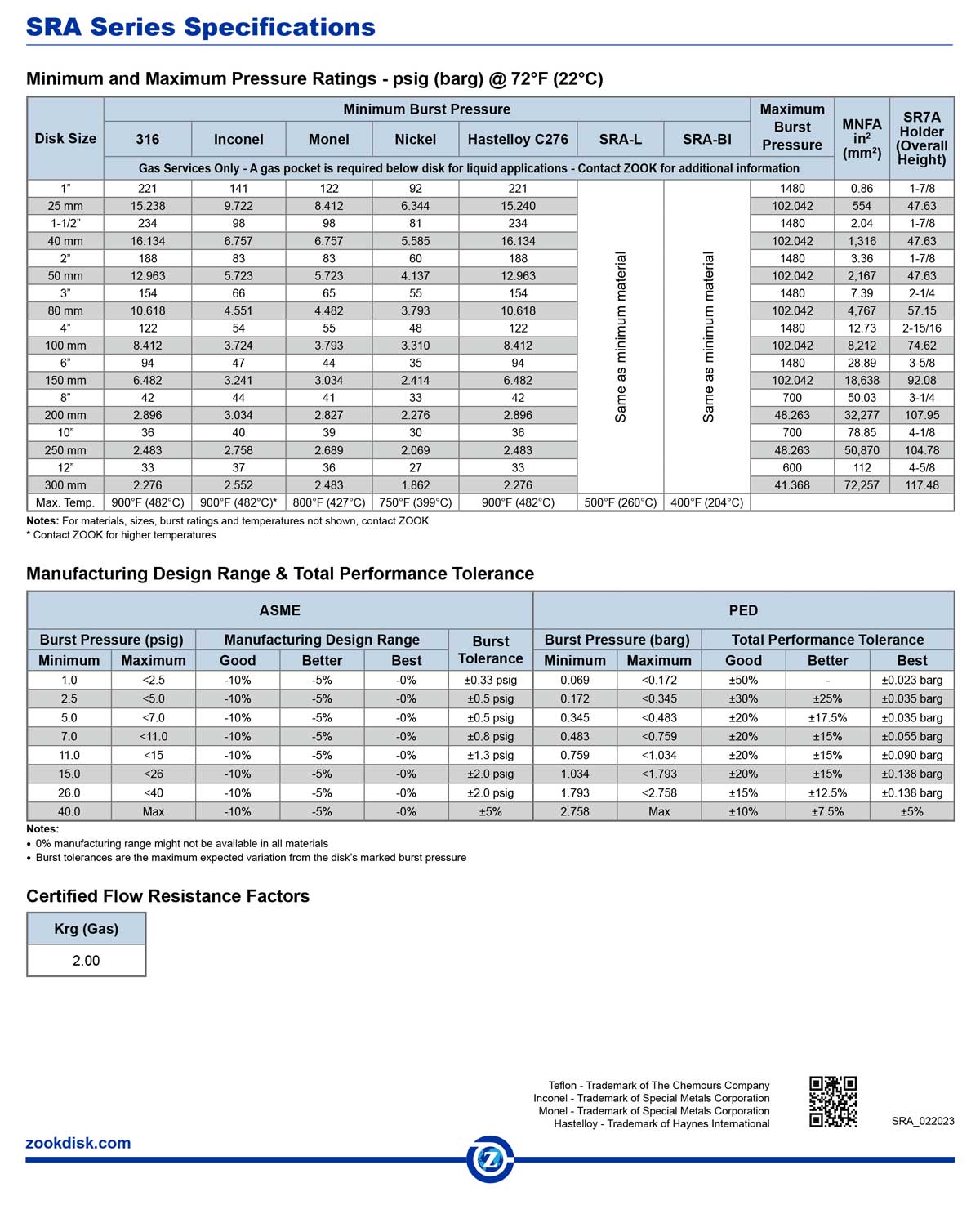

Afmetingen: 1” – 12” (25 – 300 mm)
Barstdrukbereik: 27 – 1480 psig (1,86 – 102,04 barg)
Bedrijfsverhouding: tot 95% van de ondergrens van de barsttolerantie
Vacuümondersteuning vereist: nee
SRA Series
Belangrijkste voordelen
Breed drukbereik
Met barstdrukken van 1,86 tot 102,04 barg bestrijkt de SRA een breed drukbereik voor gastoepassingen.
Hoge bedrijfsverhouding
De SRA biedt een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
Bestand tegen productophoping
De gladde convexe zijde wordt blootgesteld aan het procesmedium, waardoor het ontwerp bestand is tegen productophoping.
Bestand tegen volledig vacuüm
De breekplaat kan volledig vacuüm weerstaan zonder afzonderlijke vacuümondersteuning.
Niet-fragmenterend ontwerp
De SRA is ontworpen om bij activering niet te fragmenteren.
Toepassingen van de SRA breekplaat
De SRA Reverse Acting breekplaat is specifiek bedoeld voor gastoepassingen. De combinatie van een breed barstdrukbereik, hoge bedrijfsverhouding en bestendigheid tegen volledig vacuüm maakt verschillende procescondities binnen het opgegeven druk- en maatbereik mogelijk.
De SRA kan daarnaast tegendruk weerstaan tot de positieve ingestelde barstdruk en is door de gladde convexe proceszijde bestand tegen productophoping. De beschikbare afmetingen lopen van 1” tot 12” (25 tot 300 mm).
Wanneer kiest u voor een SRA breekplaat?
De SRA wordt gekozen wanneer een Reverse Acting breekplaat voor een gastoepassing nodig is en een breed barstdrukbereik gewenst is. De beschikbare barstdrukken lopen van 27 tot 1480 psig (1,86 tot 102,04 barg).
Ook wanneer volledig vacuüm, tegendruk of productophoping onderdeel van de procescondities vormt, biedt de SRA daarvoor specifieke ontwerpeigenschappen. Voor een correcte installatie wordt de breekplaat gecombineerd met de SR7A Holder.
Veelgestelde Vragen
Wat is het barstdrukbereik van de SRA?
De SRA is verkrijgbaar met barstdrukken van 27 tot 1480 psig (1,86 tot 102,04 barg).
Welke afmetingen zijn beschikbaar?
De SRA is verkrijgbaar van 1” tot 12” (25 tot 300 mm).
Voor welke procesmedia is de SRA geschikt?
De SRA is specifiek bedoeld voor gastoepassingen.
Technisch advies over de SRA
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste SRA breekplaat en bijpassende SR7A Holder op basis van de gewenste barstdruk, afmeting en procescondities. Neem contact op voor technisch advies of een offerte.
