Reverse Acting Disks
RA4 Series
De RA4 Reverse Acting breekplaten zijn ontworpen voor het merendeel van de toepassingen met lage barstdrukken en worden toegepast in combinatie met de RAH Pre-Torque Holder. De RA4 is beschikbaar met ASME UD-, CE (PED)- en TÜV-conformiteit.
- Ontworpen om niet te fragmenteren.
- Bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
- Ontworpen voor een hoge levensduur bij cyclische belasting.
- Geschikt voor vloeistof, gas en tweefasenstroming.
- De standaard manufacturing design range en totale tolerantie zorgen ervoor dat de gemarkeerde barstdruk op de breekplaat de MAWP van de apparatuur niet overschrijdt.
- Bestand tegen volledig vacuüm, zonder afzonderlijke vacuümondersteuning.
- Breed assortiment standaard en exotische materialen beschikbaar.
- Verkrijgbaar van 1” (25 mm) tot 12” (300 mm).
- Barstdrukken van 2 psig (0,14 barg) tot 40 psig (2,76 barg).
- Een unieke uitlijnpen zorgt voor de correcte positionering van de breekplaat in de RAH Holder.
- Permanent bevestigde 3D RVS-tag, gegraveerd met de volledige specificaties van de breekplaat.

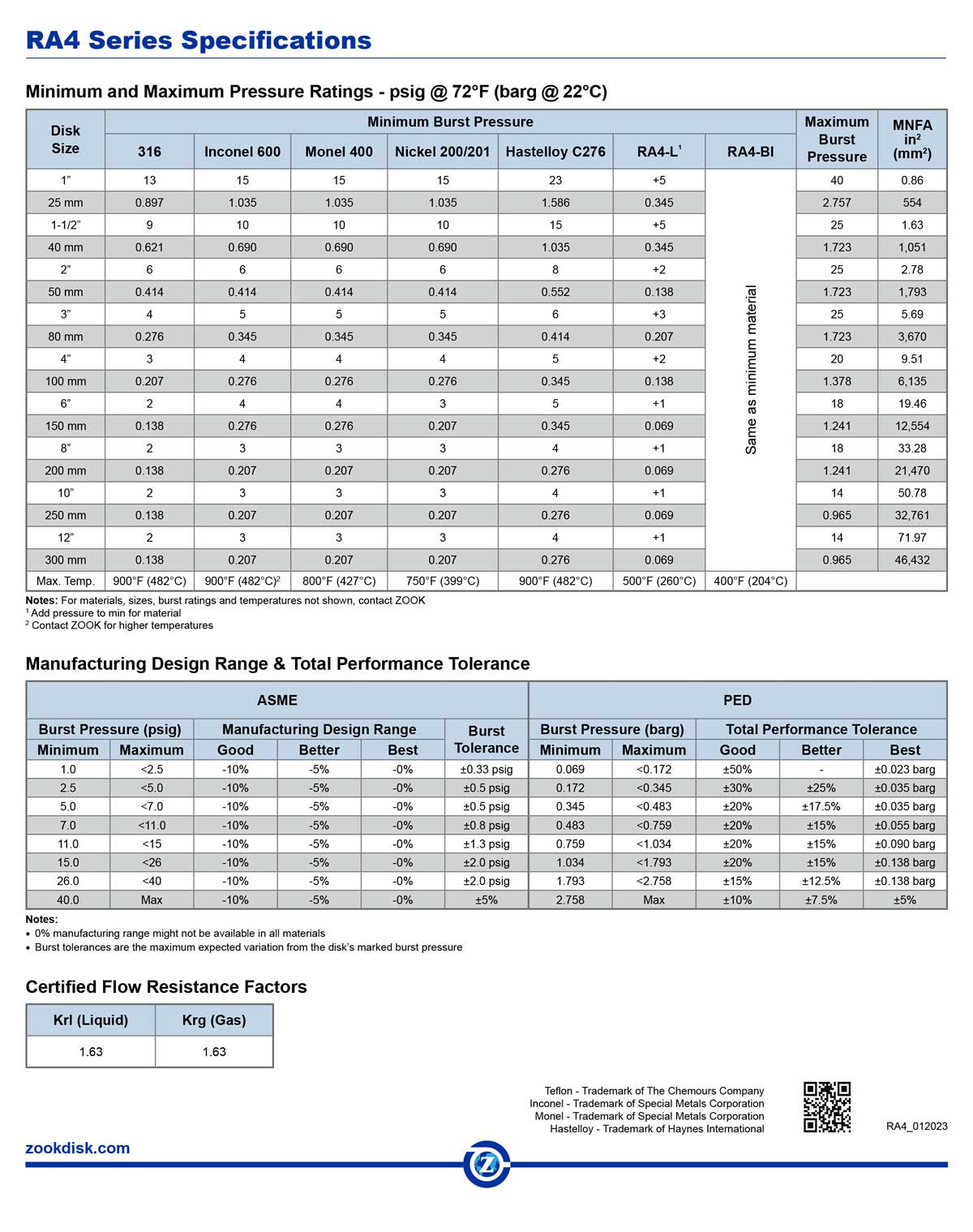

Afmetingen: 1” – 12” (25 – 300 mm)
Barstdrukbereik: 2 – 40 psig (0,14 – 2,76 barg)
Bedrijfsverhouding: tot 95% van de ondergrens van de barsttolerantie
Vacuümondersteuning vereist: nee
RA4 Series
Belangrijkste voordelen
Lage barstdrukken
Ontworpen voor toepassingen met barstdrukken van 2 tot 40 psig (0,14 tot 2,76 barg).
Hoge bedrijfsverhouding
De RA4 kan worden toegepast met een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
Hoge levensduur
Het ontwerp biedt een hoge levensduur bij cyclische belasting.
Bestand tegen volledig vacuüm
De RA4 kan volledig vacuüm weerstaan zonder afzonderlijke vacuümondersteuning.
Niet-fragmenterend ontwerp
De breekplaat is ontworpen om bij activering niet te fragmenteren.
Toepassingen van de RA4 breekplaat
De RA4 Reverse Acting breekplaat is bedoeld voor toepassingen waarbij een relatief lage barstdruk vereist is. De breekplaat kan worden gebruikt bij vloeistof, gas en tweefasenstroming en is verkrijgbaar in diameters van 1” tot 12”.
Ook voor processen waarin volledig vacuüm kan optreden is de RA4 geschikt, omdat geen afzonderlijke vacuümondersteuning vereist is. Voor de montage wordt de breekplaat gecombineerd met de RAH Pre-Torque Holder.
Wanneer kiest u voor een RA4 breekplaat?
De RA4 is met name geschikt wanneer een Reverse Acting breekplaat voor een lage barstdruk nodig is. Het bereik van 0,14 tot 2,76 barg maakt de RA4 binnen de RA Series specifiek gericht op toepassingen aan de lagere kant van het drukbereik.
De combinatie van een bedrijfsverhouding tot 95%, hoge levensduur bij cyclische belasting en bestendigheid tegen volledig vacuüm maakt de RA4 geschikt voor uiteenlopende procescondities binnen dit drukbereik.
Veelgestelde Vragen
Wat is het barstdrukbereik van de RA4?
Van 2 tot 40 psig (0,14 tot 2,76 barg).
Welke afmetingen zijn beschikbaar?
De RA4 is verkrijgbaar van 1” tot 12” (25 tot 300 mm).
Is de RA4 geschikt voor volledig vacuüm?
Ja. De RA4 is bestand tegen volledig vacuüm zonder vacuümondersteuning.
Technisch advies over de RA4
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste RA4 breekplaat en bijpassende RAH Holder op basis van de gewenste barstdruk, afmeting en procescondities. Neem contact op voor technisch advies of een offerte.
