Reverse Acting Disks
RA8
De RA8 Reverse Acting breekplaat is ontworpen voor het merendeel van de toepassingen met hoge barstdrukken en wordt toegepast in combinatie met de RAH Pre-Torque Holder.
De RA8 is beschikbaar met ASME UD-, CE (PED)- en TÜV-conformiteit.
- Ontworpen om niet te fragmenteren.
- Bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
- Ontworpen voor een hoge levensduur bij cyclische belasting.
- Geschikt voor vloeistof, gas en tweefasenstroming.
- De standaard manufacturing design range en totale tolerantie zorgen ervoor dat de gemarkeerde barstdruk op de breekplaat de MAWP van de apparatuur niet overschrijdt.
- Bestand tegen volledig vacuüm zonder vacuümondersteuning.
- Breed assortiment standaard en exotische materialen beschikbaar.
- Bestand tegen tegendruk tot de positieve ingestelde barstdruk van de breekplaat.
- Verkrijgbaar van 1” (25 mm) tot 12” (300 mm).
- Barstdrukbereik van 26 psig (1,79 barg) tot 1000 psig (68,97 barg).
- Bestand tegen productophoping, doordat de gladde convexe zijde van de breekplaat aan het procesmedium wordt blootgesteld.
- Damage ratio van 1,0 of lager.
- Een unieke uitlijnpen zorgt voor de correcte positionering van de breekplaat in de RAH Series Holder.
- Permanent bevestigde 3D RVS-tag, gegraveerd met de volledige specificaties van de breekplaat.
Afmetingen: 1” – 12” (25 – 300 mm)
Barstdrukbereik: 26 – 1000 psig (1,79 – 68,97 barg)
Bedrijfsverhouding: tot 95% van de ondergrens van de barsttolerantie
Vacuümondersteuning vereist: nee

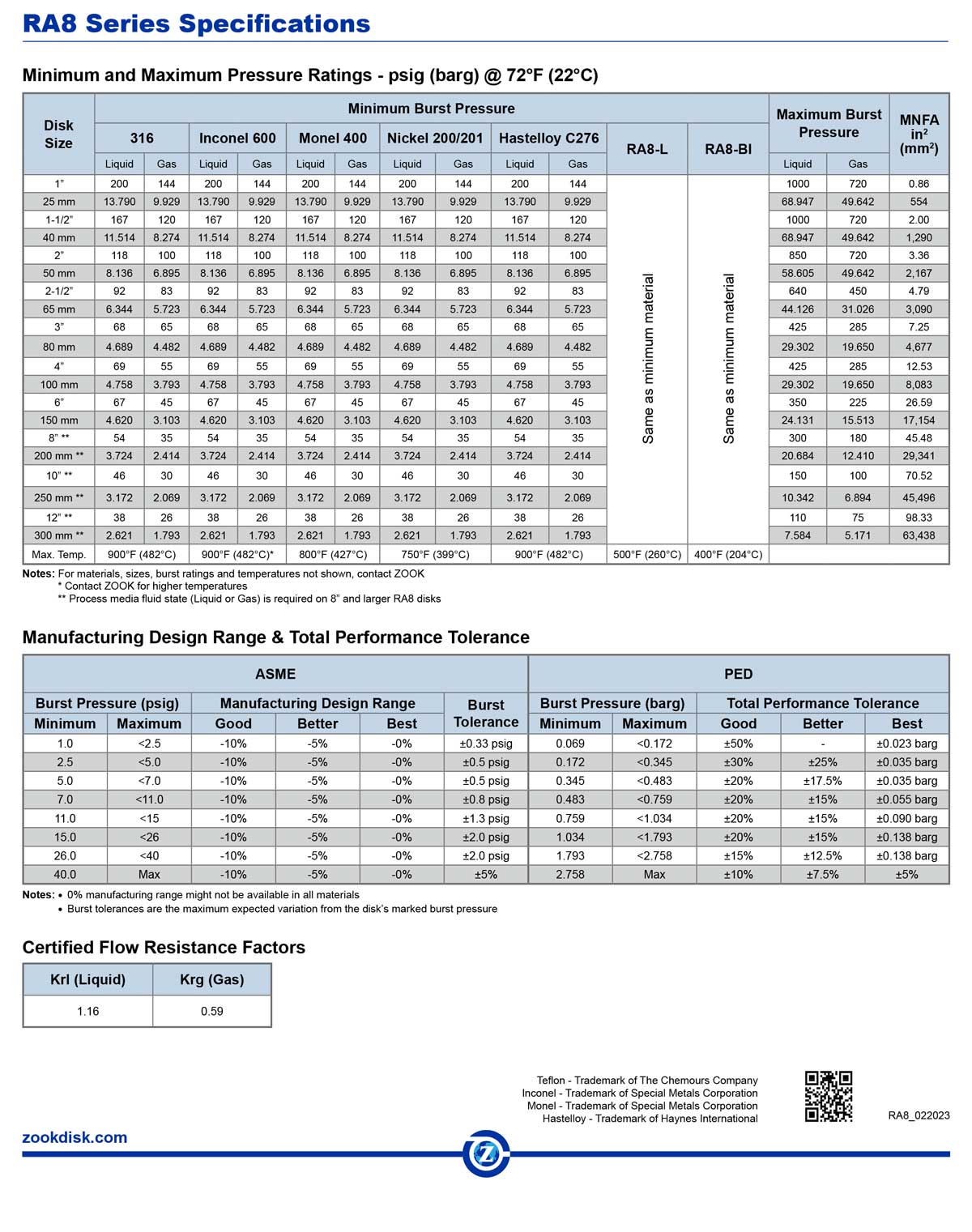

RA8 Series
Belangrijkste voordelen
Hoog barstdrukbereik
Met barstdrukken van 1,79 tot 68,97 barg is de RA8 ontwikkeld voor toepassingen binnen het hogere drukbereik.
Hoge bedrijfsverhouding
Een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie maakt bedrijf relatief dicht bij de barstdruk mogelijk.
Bestand tegen productophoping
De gladde convexe zijde wordt blootgesteld aan het procesmedium, waardoor het ontwerp bestand is tegen productophoping.
Bestand tegen volledig vacuüm
De RA8 kan volledig vacuüm weerstaan zonder afzonderlijke vacuümondersteuning.
Niet-fragmenterend ontwerp
De breekplaat is ontworpen om bij activering niet te fragmenteren.
Toepassingen van de RA8 breekplaat
De RA8 Reverse Acting breekplaat is bedoeld voor overdrukbeveiliging bij toepassingen met hogere barstdrukken. De breekplaat kan worden toegepast bij vloeistof, gas en tweefasenstroming en is verkrijgbaar in diameters van 1” tot 12”.
Het ontwerp kan daarnaast volledig vacuüm weerstaan en is bestand tegen tegendruk tot de positieve ingestelde barstdruk van de breekplaat. De gladde proceszijde maakt de RA8 bovendien geschikt voor situaties waarin productophoping een aandachtspunt vormt.
Wanneer kiest u voor een RA8 breekplaat?
De RA8 wordt gekozen wanneer een Reverse Acting breekplaat voor hogere barstdrukken nodig is. Het beschikbare bereik loopt van 26 tot 1000 psig (1,79 tot 68,97 barg).
De combinatie van een hoge bedrijfsverhouding, hoge levensduur bij cyclische belasting, bestendigheid tegen volledig vacuüm en weerstand tegen productophoping maakt de RA8 geschikt voor uiteenlopende procescondities binnen dit drukbereik. De breekplaat wordt daarbij gecombineerd met de RAH Pre-Torque Holder.
Veelgestelde Vragen
Wat is het barstdrukbereik van de RA8?
De RA8 is beschikbaar met barstdrukken van 26 tot 1000 psig (1,79 tot 68,97 barg).
Welke afmetingen zijn beschikbaar?
De RA8 is verkrijgbaar van 1” tot 12” (25 tot 300 mm).
Voor welke procesmedia is de RA8 geschikt?
De RA8 is geschikt voor toepassingen met vloeistof, gas en tweefasenstroming.
Technisch advies over de RA8
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste RA8 breekplaat en bijpassende RAH Holder op basis van de gewenste barstdruk, afmeting en procescondities. Neem contact op voor technisch advies of een offerte.
