Reverse Acting Disks
RA6
De RA6 Reverse Acting breekplaat is ontworpen voor het merendeel van de toepassingen binnen het middelhoge barstdrukbereik en wordt toegepast in combinatie met de RAH Holder.
De RA6 is beschikbaar met ASME UD-, CE (PED)- en TÜV-conformiteit.
- Ontworpen om niet te fragmenteren.
- Bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie.
- Ontworpen voor een hoge levensduur bij cyclische belasting.
- Geschikt voor vloeistof, gas en tweefasenstroming.
- De standaard manufacturing design range en totale tolerantie zorgen ervoor dat de gemarkeerde barstdruk op de breekplaat de MAWP van de apparatuur niet overschrijdt.
- Bestand tegen volledig vacuüm zonder vacuümondersteuning.
- Breed assortiment standaard en exotische materialen beschikbaar.
- Bestand tegen tegendruk tot de positieve ingestelde barstdruk van de breekplaat.
- Verkrijgbaar van 1” (25 mm) tot 12” (300 mm).
- Barstdrukbereik van 12 psig (0,83 barg) tot 200 psig (13,79 barg).
- Bestand tegen productophoping, doordat de gladde convexe zijde van de breekplaat aan het procesmedium wordt blootgesteld.
- Damage ratio van 1,0 of lager.
- Een unieke uitlijnpen zorgt voor de correcte positionering van de breekplaat in de RAH Series Holder.
- Permanent bevestigde 3D RVS-tag, gegraveerd met de volledige specificaties van de breekplaat.

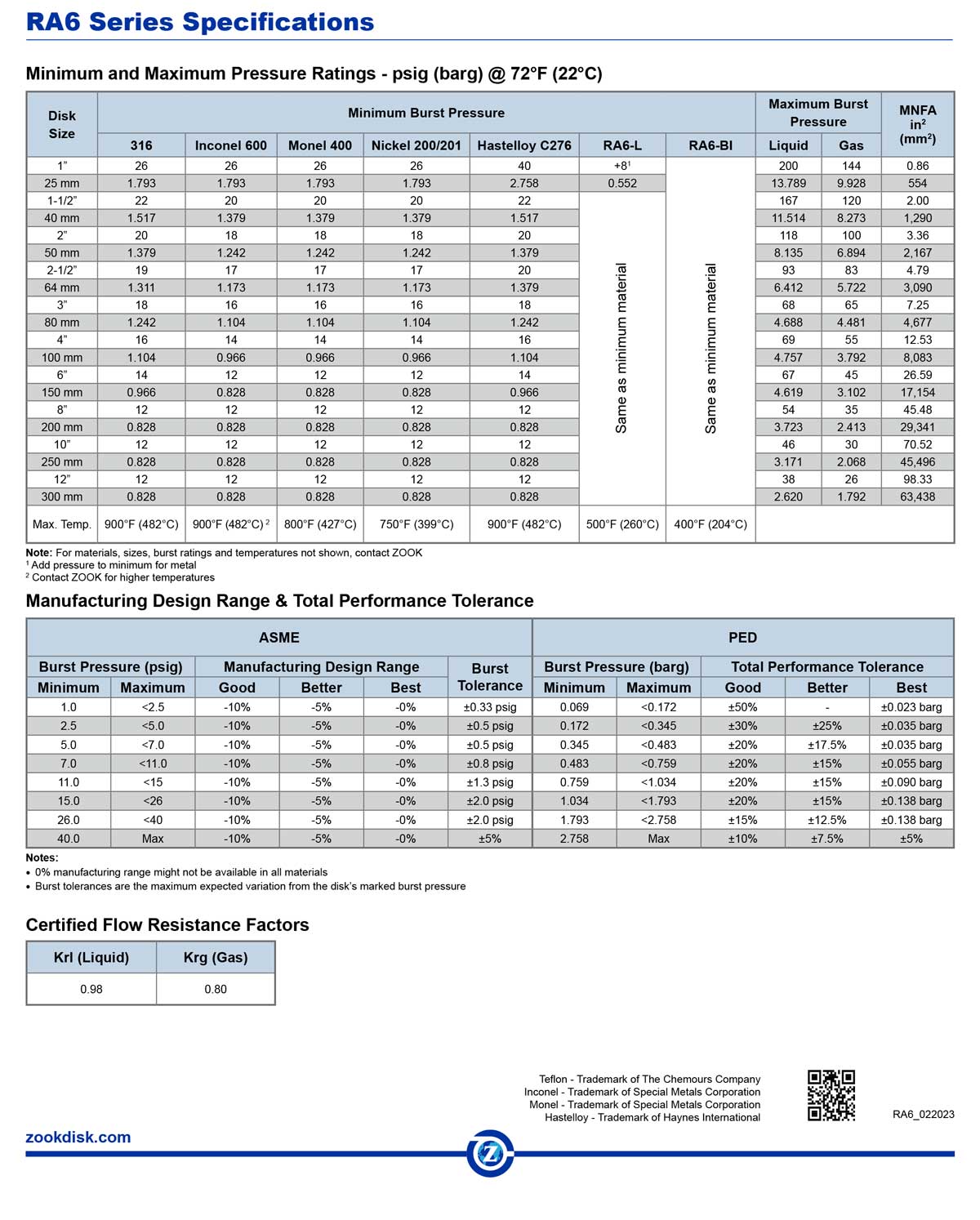

Sizes: 1″ – 12″ (25 mm – 300 mm)
Burst Pressure Range: 12 psig – 200 psig (0.83 barg – 13.79 barg)
Operating Ratio: Operating ratio up to 95% of the low end of burst tolerance
Vacuum Support Required: No
RA6 Series
Belangrijkste voordelen
Middelhoog drukbereik
De RA6 heeft een barstdrukbereik van 0,83 tot 13,79 barg, geschikt voor uiteenlopende toepassingen binnen het middelhoge drukbereik.
Hoge bedrijfsverhouding
Een bedrijfsverhouding tot 95% van de ondergrens van de barsttolerantie maakt bedrijf relatief dicht bij de barstdruk mogelijk.
Bestand tegen productophoping
De gladde convexe zijde van de breekplaat wordt aan het procesmedium blootgesteld en helpt de invloed van productophoping te beperken.
Bestand tegen volledig vacuüm
De RA6 kan volledig vacuüm weerstaan zonder afzonderlijke vacuümondersteuning.
Niet-fragmenterend ontwerp
De RA6 is ontworpen om bij activering niet te fragmenteren.
Toepassingen van de RA6 breekplaat
De RA6 Reverse Acting breekplaat is geschikt voor processen met vloeistoffen, gassen en tweefasenstroming binnen een barstdrukbereik van 0,83 tot 13,79 barg. De breekplaat is verkrijgbaar in afmetingen van 1” tot 12”.
Het ontwerp is daarnaast geschikt voor situaties waarin volledig vacuüm, tegendruk of productophoping kan voorkomen. De RA6 kan tegendruk weerstaan tot de positieve ingestelde barstdruk van de breekplaat.
Wanneer kiest u voor een RA6 breekplaat?
De RA6 is bedoeld voor toepassingen waarbij een Reverse Acting breekplaat in het middelhoge barstdrukbereik nodig is. Binnen de RA Series bestrijkt de RA6 barstdrukken van 12 tot 200 psig (0,83 tot 13,79 barg).
De combinatie van een hoge bedrijfsverhouding, hoge levensduur bij cyclische belasting, bestendigheid tegen volledig vacuüm en weerstand tegen productophoping maakt de RA6 geschikt voor uiteenlopende procescondities binnen dit drukbereik.
Veelgestelde Vragen
Wat is het barstdrukbereik van de RA6?
De RA6 is beschikbaar met barstdrukken van 12 tot 200 psig (0,83 tot 13,79 barg).
Welke afmetingen zijn beschikbaar?
De RA6 is verkrijgbaar van 1” tot 12” (25 tot 300 mm).
Welke houder wordt gebruikt voor de RA6?
De RA6 is ontworpen voor montage in de RAH Holder.
Technisch advies over de RA6
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste RA6 breekplaat en bijpassende RAH Holder op basis van de gewenste barstdruk, afmeting en procescondities. Neem contact op voor technisch advies of een offerte.
