Breekplaten > Breekplaathouders > Houders voor forward acting breekplaten > UHZ Houder
Houders voor forward acting breekplaten
UHZ Houder
De UHZ breekplaathouder is een insert-type houder voor breekplaten met een vlakke zitting.
- Ontworpen voor gebruik met de Forward Acting SFAZ en FDZ Series breekplaten.
- De vlakke zitting zorgt voor een verbeterde afdichting van de breekplaat.

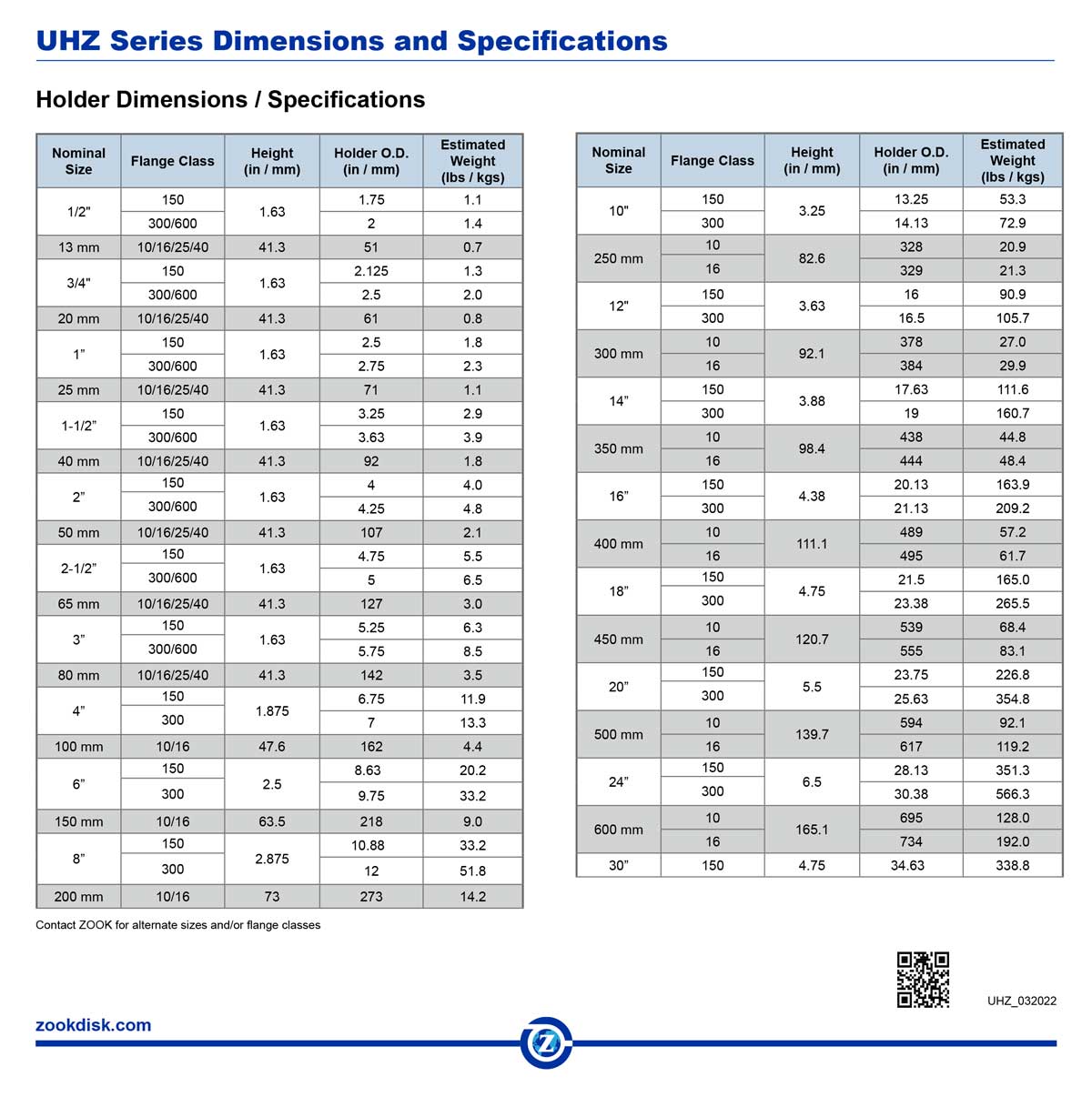

- Verkrijgbaar in nominale afmetingen van 1/2” (13 mm) tot 30” (750 mm) voor standaard flensklassen.
- Standaard verkrijgbaar in 316 RVS en koolstofstaal. Andere materialen zijn op aanvraag beschikbaar.
- Pijlen op het typeplaatje van de breekplaat en op de houder geven permanent de stromingsrichting aan en maken visuele controle van de juiste oriëntatie in het leidingsysteem mogelijk.
- RVS veiligheidsclips aan de zijkant zijn standaard en maken het mogelijk om de breekplaat vooraf in de houder te monteren.
UHZ Houder
Belangrijkste voordelen
Verbeterde afdichting
De vlakke zitting van de UHZ Holder zorgt voor een verbeterde afdichting van de breekplaat.
Breed maatbereik
Verkrijgbaar van 1/2” tot 30” (13 tot 750 mm) voor standaard flensklassen.
Voor SFAZ en FDZ
De houder is specifiek ontworpen voor de SFAZ en FDZ Series Forward Acting breekplaten.
Vooraf te assembleren
RVS veiligheidsclips maken het mogelijk om de breekplaat vooraf in de houder te monteren.
Duidelijke stromingsrichting
Permanente pijlen op de breekplaat en houder maken een visuele controle van de juiste oriëntatie in het leidingsysteem mogelijk.
Toepassing van de UHZ Holder
De UHZ Holder wordt toegepast in combinatie met SFAZ- en FDZ-breekplaten en vormt daarmee een complete assemblage voor overdrukbeveiliging. De insert-type houder wordt tussen de bijbehorende flenzen in het leidingsysteem geplaatst.
Dankzij het brede maatbereik van 1/2” tot 30” en de beschikbaarheid voor standaard flensklassen kan de houder voor verschillende leidingafmetingen worden geselecteerd.
Wanneer kiest u voor een UHZ Holder?
De UHZ Holder wordt gekozen wanneer een SFAZ of FDZ Forward Acting breekplaat wordt toegepast. De vlakke zitting is ontworpen voor een goede afdichting van de breekplaat, terwijl de veiligheidsclips het mogelijk maken om de breekplaat en houder vooraf als assemblage samen te stellen.
De permanente stromingsmarkeringen ondersteunen daarnaast de controle van de juiste montagerichting.
Veelgestelde Vragen
Met welke breekplaten is de UHZ Holder compatibel?
De UHZ Holder is ontworpen voor de SFAZ en FDZ Series Forward Acting breekplaten.
Welke afmetingen zijn beschikbaar?
De houder is verkrijgbaar van 1/2” (13 mm) tot 30” (750 mm).
Welke materialen zijn beschikbaar?
De standaardmaterialen zijn 316 RVS en koolstofstaal. Andere materialen zijn op aanvraag beschikbaar.
Technisch advies over de UHZ Holder
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste UHZ Holder en bijpassende SFAZ- of FDZ-breekplaat voor uw toepassing. Neem contact op voor technisch advies of een offerte.
