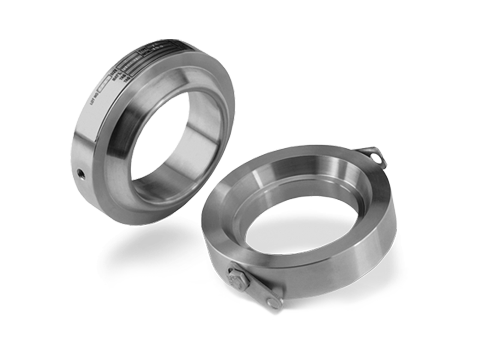

Houders voor forward acting breekplaten
Voor een correcte werking van een Forward Acting breekplaat is de combinatie met de juiste houder essentieel. Pressure Partners B.V. levert verschillende houderuitvoeringen voor Forward Acting breekplaten, zodat de configuratie kan worden afgestemd op het type breekplaat, de installatie en de procescondities.
Binnen het assortiment zijn onder andere Pre-Torque, insert, flat seat, angle seat, union en screw type houders beschikbaar. Iedere uitvoering heeft zijn eigen constructie en toepassingsmogelijkheden.
UHZ Houder
De UHZ Type Rupture Disk (breekplaat) Holder is een insert-type houder voor Flat Seat breekplaten (bursting disks).
Angle Seat Type
De Angle Seat Type bolted Rupture Disk (breekplaat) Holder is een insert-type houder voor Angle Seat breekplaten (bursting disks).
FAH Houder (Pre-Torque)
Het Pre-Torque Holder ontwerp maakt het mogelijk om een breekplaat (bursting disk) vooraf in de houder te monteren, voordat deze op locatie wordt geïnstalleerd.
Houders voor forward acting breekplaten
FAH Pre-Torque Holder
De FAH Pre-Torque Holder is ontwikkeld voor gebruik met Forward Acting breekplaten, waaronder de FAC en FAX Series.
Het Pre-Torque ontwerp maakt het mogelijk om de breekplaat vooraf in de houder te monteren. De complete assemblage kan vervolgens als één geheel tussen de leidingflenzen worden geïnstalleerd. Voor inspectie kan de assemblage uit het leidingsysteem worden verwijderd zonder daarbij de afdichting van de breekplaat in de houder te verstoren.
Kenmerken van het Pre-Torque ontwerp
De FAH Holder beschikt over verschillende eigenschappen die een correcte montage en positionering ondersteunen:
- Ontworpen voor Forward Acting breekplaten, waaronder FAC en FAX
- Voorassemblage van breekplaat en houder mogelijk
- Complete assemblage kan worden verwijderd voor inspectie zonder de afdichting van de breekplaat te verstoren
- Pre-Torque bouten ondersteunen een correcte positionering van de breekplaat
- Een Locating Pin helpt voorkomen dat een onjuist type breekplaat wordt gemonteerd
- Pijlen op de houder en het label van de breekplaat geven de juiste stroomrichting aan
- Fluoropolymeer-gecoate socket head cap screws helpen corrosie tussen de bouten en houder tegen te gaan
- Polyethyleen afdekkappen helpen ophoping van vuil in de kop van de bevestigingsbouten te voorkomen
Insert-type houders
Naast Pre-Torque uitvoeringen zijn er verschillende insert-type breekplaathouders beschikbaar. Deze houders worden afgestemd op de specifieke Forward Acting breekplaat waarmee ze worden gecombineerd.
Een voorbeeld hiervan is een insert-type houder die specifiek is ontworpen voor gebruik met de URA Disk Series. Voor de RLP Series is eveneens een speciaal ontworpen insert-type breekplaathouder beschikbaar.
Hierdoor kan voor verschillende Forward Acting breekplaten een daarvoor ontworpen houder worden geselecteerd.
Flat Seat en Angle Seat houders
Binnen het assortiment zijn ook Flat Seat en Angle Seat houderontwerpen beschikbaar. Afhankelijk van het type breekplaat en de gewenste aansluiting kan hiermee een passende combinatie voor de installatie worden samengesteld.
Daarnaast zijn Union en Screw Type Holders beschikbaar voor toepassingen waarbij een dergelijke constructie vereist is.
De juiste combinatie van Forward Acting breekplaat en houder
Niet iedere Forward Acting breekplaat wordt met dezelfde houder gecombineerd. Het type breekplaat, de constructie van de houder en de aansluiting op de installatie moeten daarom gezamenlijk worden beoordeeld.
Pressure Partners B.V. kan ondersteunen bij het selecteren van een passende combinatie van Forward Acting breekplaat en breekplaathouder, afgestemd op de technische eisen van de toepassing.
