Breekpanelen
CVF
De CVF explosiepanelen hebben een vlak composietontwerp met een enkel scharnierend barstpatroon.
- Vlak composietontwerp met een enkel scharnierend barstpatroon.
- Ontworpen om niet te fragmenteren.
- Uitwisselbaar met bestaande explosiepaneelinstallaties.
- Materialen: RVS / TFE / RVS.
- Verkrijgbaar in vierkante, rechthoekige en ronde uitvoeringen.

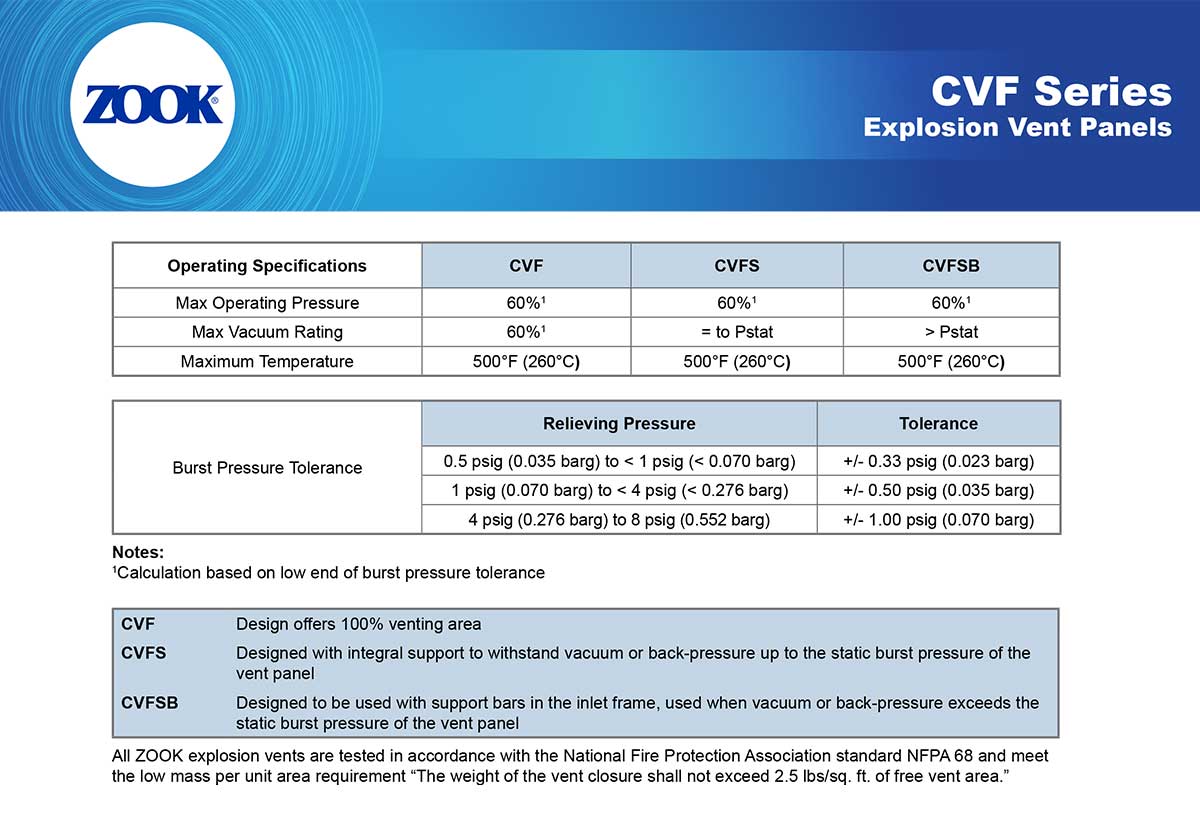

- Barstdrukken van 0,50 psig (0,03 barg) tot 8,00 psig (0,55 barg). Hogere drukken zijn op aanvraag mogelijk.
- Bedrijfsverhouding tot 60% van de ondergrens van de barstdruktolerantie.
- 0% manufacturing range is standaard.
- Geen bewegende onderdelen en daardoor onderhoudsvrij.
- Ontworpen voor montage in standaard hoekframes.
- Afwijkende afmetingen en materialen zijn op aanvraag beschikbaar.
CVF
Belangrijkste voordelen
Niet-fragmenterend ontwerp
De CVF is ontworpen om bij activering niet te fragmenteren.
Verschillende vormen
Verkrijgbaar in vierkante, rechthoekige en ronde configuraties voor verschillende installatievormen.
Lage barstdrukken
Beschikbaar met barstdrukken vanaf 0,50 psig (0,03 barg) tot 8,00 psig (0,55 barg).
Onderhoudsvrij
Het explosiepaneel bevat geen bewegende onderdelen en vereist daardoor geen onderhoud aan bewegende componenten.
Eenvoudige integratie
De CVF wordt gemonteerd in standaard hoekframes en is uitwisselbaar met bestaande explosiepaneelinstallaties.
Toepassingen van de CVF explosiepanelen
De CVF explosiepanelen worden toegepast als drukontlastingsvoorziening in installaties waar een vlak explosiepaneel vereist is. Dankzij de beschikbare vierkante, rechthoekige en ronde uitvoeringen kan de configuratie worden afgestemd op verschillende installaties.
Het standaard barstdrukbereik loopt van 0,50 tot 8,00 psig (0,03 tot 0,55 barg). Voor toepassingen waarvoor een hogere barstdruk, afwijkende afmeting of ander materiaal nodig is, zijn maatwerkuitvoeringen beschikbaar.
Wanneer kiest u voor een CVF explosiepaneel?
De CVF is geschikt wanneer een vlak, niet-fragmenterend explosiepaneel gewenst is dat in een standaard hoekframe kan worden gemonteerd. Het ontwerp is ook interessant voor bestaande installaties waarbij een bestaand explosiepaneel moet worden vervangen door een uitwisselbare uitvoering.
Door de verschillende vormen en beschikbare maatwerkopties kan het paneel worden afgestemd op de betreffende installatie.
Veelgestelde Vragen
Welke vormen zijn beschikbaar?
De CVF is verkrijgbaar in vierkante, rechthoekige en ronde uitvoeringen.
Welke materialen worden standaard gebruikt?
De standaard materiaalopbouw is RVS / TFE / RVS.
Zijn afwijkende uitvoeringen mogelijk?
Ja. Afwijkende afmetingen en materialen zijn op aanvraag beschikbaar.
Technisch advies over de CVF
Voor de juiste selectie zijn onder andere de benodigde barstdruk, afmetingen, vorm en materiaaluitvoering van belang.
Pressure Partners B.V. helpt u graag bij het selecteren van het juiste CVF explosiepaneel voor uw toepassing. Neem contact op voor technisch advies of een offerte.
