Breekplaten > Breekpanelen
Biedt overdrukontlasting om structurele of mechanische schade door expanderende gassen te beperken
Breekpanelen
Een breekpaneel, ook wel een rupture panel genoemd, is een drukontlastingsvoorziening die is ontworpen om gebouwen of apparatuur te beschermen door een explosie gecontroleerd af te voeren via een niet-fragmenterend ontlastingspaneel. Hierdoor wordt catastrofale overdruk voorkomen. Naast hun veiligheidsfunctie zijn explosiepanelen populair omdat ze kosteneffectief en eenvoudig te installeren zijn en geen onderhoud vereisen.
ZOOK levert verschillende typen explosiepanelen, waaronder enkellaagse en composietuitvoeringen, evenals vlamloze oplossingen. Ze zijn verkrijgbaar in verschillende afmetingen en materialen, zodat voor uiteenlopende toepassingen een geschikte uitvoering beschikbaar is.
CVF
Vlak composietontwerp met een enkelvoudig scharnierend barstpatroon.

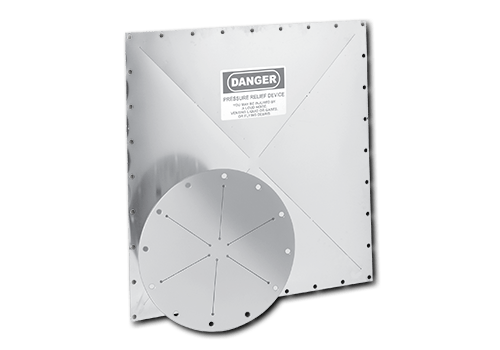

CVIIF
De CVIIF Series heeft een vlak composietontwerp met een gesegmenteerd barstpatroon.
CVP
De CVP Series Explosion Vent Panel heeft een gewelfd composietontwerp met een enkelvoudig scharnierend barstpatroon.
CVIIP
De CVIIP Series Explosion Vent Panel heeft een gewelfd composietontwerp met een gesegmenteerd barstpatroon.
Breekpanelen
Explosiepanelen voor gecontroleerde drukontlasting
Bij explosiebeveiliging is het belangrijk dat een plotselinge drukstijging gecontroleerd kan worden afgevoerd. Explosiepanelen vormen hiervoor een passieve oplossing: bij het bereiken van de ontworpen activeringscondities opent het paneel en ontstaat een ontlastingsopening voor de expanderende gassen.
Pressure Partners B.V. levert verschillende uitvoeringen, waardoor het explosiepaneel kan worden afgestemd op de constructie en technische eisen van de installatie.
Verschillende uitvoeringen en barstpatronen
Binnen het assortiment zijn vier verschillende Explosion Vent Panels beschikbaar. Het belangrijkste onderscheid zit in de vorm van het paneel en het toegepaste barstpatroon.
CVF Series
Vlak composietontwerp met een enkelvoudig scharnierend barstpatroon.
CVIIF Series
Vlak composietontwerp met een gesegmenteerd barstpatroon.
CVP Series
Gewelfd composietontwerp met een enkelvoudig scharnierend barstpatroon.
CVIIP Series
Gewelfd composietontwerp met een gesegmenteerd barstpatroon.
Vlak of gewelfd explosiepaneel
Een eerste onderscheid bij de productselectie is de constructievorm. De CVF en CVIIF hebben een vlak ontwerp, terwijl de CVP en CVIIP een gewelfde constructie hebben.
Daarnaast kan worden gekozen tussen een single hinge bursting pattern en een segmented bursting pattern. De CVF en CVP gebruiken het enkelvoudig scharnierende patroon; bij de CVIIF en CVIIP wordt een gesegmenteerd patroon toegepast.
Welke uitvoering geschikt is, moet worden bepaald aan de hand van de technische eisen en omstandigheden van de specifieke toepassing.
Waar worden explosiepanelen toegepast?
Explosiepanelen zijn bedoeld voor installaties en apparatuur waarbij expanderende gassen een snelle drukstijging kunnen veroorzaken. Door hiervoor een specifiek ontworpen ontlastingspunt te creëren, kan de druk gecontroleerd via het paneel worden afgevoerd.
De benodigde uitvoering en dimensionering zijn afhankelijk van de installatie en het proces. Pressure Partners B.V. kan ondersteunen bij het bepalen van een passende oplossing voor de betreffende explosiebeveiliging.
Welk explosiepaneel kiest u?
De keuze tussen CVF, CVIIF, CVP en CVIIP begint met de gewenste constructie:
- Vlak + single hinge: CVF
- Vlak + segmented: CVIIF
- Gewelfd + single hinge: CVP
- Gewelfd + segmented: CVIIP
Vervolgens moeten de verdere technische eisen van de toepassing worden meegenomen om tot de juiste uitvoering te komen.
Technisch advies over explosiepanelen
Een explosiepaneel moet correct worden afgestemd op de installatie waarin het wordt toegepast. Daarbij is niet alleen het type paneel van belang, maar moeten ook de technische omstandigheden van de toepassing worden meegenomen.
Pressure Partners B.V. helpt u bij het selecteren van het juiste explosiepaneel voor een betrouwbare en gecontroleerde overdrukontlasting.
