Breekplaten > Specials > Screw Type
Specials
Screw Type
De Screw-Type breekplaathouders zijn herbruikbare breekplaathouders.
- Ontworpen voor gebruik met PBST-, FPBST-, DST- of FDST-serie breekplaten.
- Verkrijgbaar in standaard 30° angle seat- of flat seat-uitvoeringen.
- Ideaal voor toepassingsdrukken tot 15.000 psig (1034,2 barg).
- Het standaard constructiemateriaal is roestvast staal. Andere materialen zijn beschikbaar, neem contact op met Pressure Partners B.V.

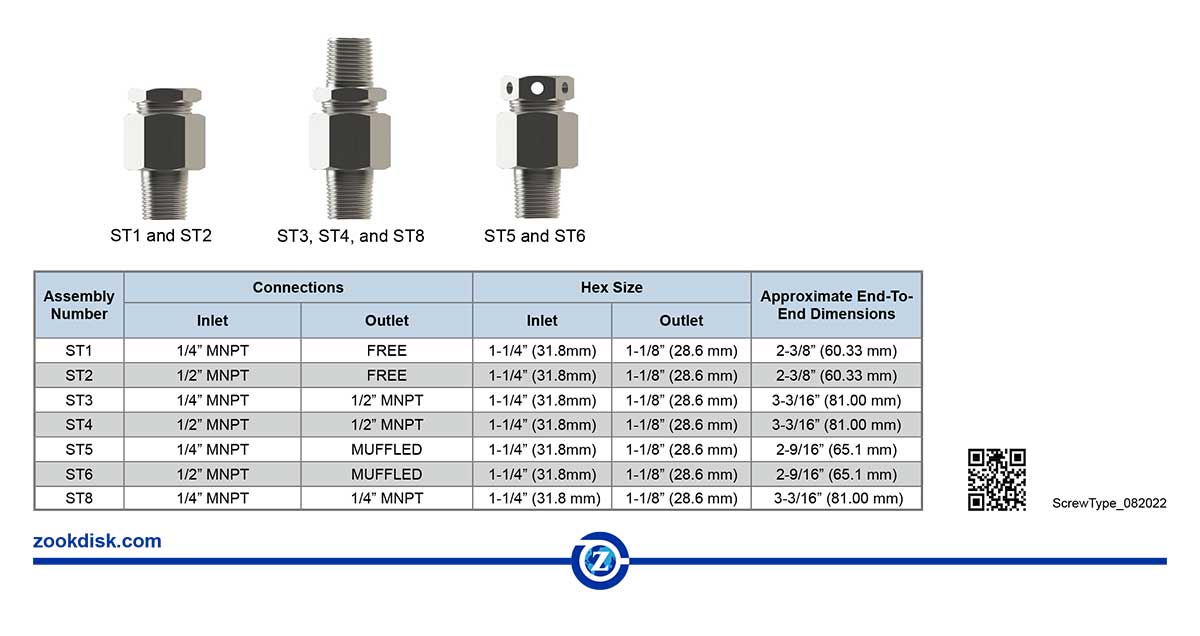

- Standaard inlaataansluitingen: 1/4” MNPT of 1/2” MNPT.
- Standaard uitlaataansluitingen: gedempt, vrij (open naar de atmosfeer) of met schroefdraad. Gedempte uitlaten verminderen het geluidsniveau en leiden fragmenten of product dat vrijkomt wanneer de breekplaat barst om.
- De standaardeenheid bestaat uit 3 componenten: inlaat, hold-down ring en uitlaat. De breekplaat wordt tussen de inlaat en de hold-down ring gemonteerd. De uitlaat zorgt voor de compressie die nodig is om de breekplaat af te dichten.
- ASME UD-markering* is op aanvraag beschikbaar. Neem contact op met Pressure Partners B.V. voor meer informatie.
OPMERKING
- ASME is beschikbaar voor vrije en geschroefde uitlaten.
- De maximale drukwaarden worden lager bij hogere temperaturen.
Screw Type
Belangrijkste voordelen
Geschikt voor hoge drukken
De Screw-Type Holder kan worden toegepast bij drukken tot 15.000 psig (1034,2 barg).
Herbruikbare constructie
De houder is ontworpen voor hergebruik, waarbij na activering de betreffende breekplaat kan worden vervangen.
Verschillende zittingontwerpen
Er kan worden gekozen uit een standaard 30° angle seat of een flat seat, afhankelijk van de gebruikte breekplaat en toepassing.
Verschillende uitlaatconfiguraties
De uitlaat kan gedempt, vrij of geschroefd worden uitgevoerd, zodat de configuratie op de toepassing kan worden afgestemd.
Robuuste standaarduitvoering
De Screw-Type Holder wordt standaard vervaardigd uit roestvast staal, waarbij ook andere materialen beschikbaar zijn.
Toepassingen van de Screw-Type Holder
De Screw-Type Holder is bedoeld voor toepassingen met PBST-, FPBST-, DST- en FDST-serie breekplaten en kan worden gebruikt bij toepassingsdrukken tot 15.000 psig.
Voor de inlaat zijn standaard 1/4” MNPT- en 1/2” MNPT-aansluitingen beschikbaar. Aan de uitlaatzijde kan worden gekozen uit een gedempte, vrije of geschroefde aansluiting. Een gedempte uitlaat helpt het geluidsniveau te verminderen en leidt fragmenten of procesmedium dat bij het barsten vrijkomt om.
Wanneer kiest u voor een Screw-Type Holder?
Een Screw-Type Holder is geschikt wanneer een herbruikbare houder voor een PBST-, FPBST-, DST- of FDST-breekplaat nodig is, met name bij toepassingen met hoge drukken.
De keuze tussen een 30° angle seat en flat seat en de verschillende in- en uitlaataansluitingen maakt het mogelijk om de houder op de specifieke breekplaat en installatie af te stemmen. Houd er bij de selectie rekening mee dat de maximaal toegestane druk afneemt naarmate de temperatuur stijgt.
Veelgestelde Vragen
Voor welke breekplaten is de Screw-Type Holder geschikt?
De houder is ontworpen voor gebruik met PBST-, FPBST-, DST- en FDST-serie breekplaten.
Tot welke druk kan de houder worden toegepast?
De Screw-Type Holder is geschikt voor toepassingsdrukken tot 15.000 psig (1034,2 barg). De maximale druk neemt af bij hogere temperaturen.
Welke inlaataansluitingen zijn beschikbaar?
De standaard inlaataansluitingen zijn 1/4” MNPT en 1/2” MNPT.
Technisch advies over de Screw-Type Holder
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste Screw-Type breekplaathouder op basis van de gebruikte breekplaat, toepassingsdruk, temperatuur, zitting en gewenste aansluitingen. Neem contact op voor technisch advies of een offerte.
