Breekplaten > Stalen Breekplaten > Forward Acting Disks
Bewezen superieure kwaliteit in gekerfde, massieve, vlakke en composietontwerpen
Forward Acting Disks
Hoogwaardige metalen forward acting breekplaten (rupture disks) zijn verkrijgbaar in composiet-, kruislings ingekerfde en flensgemonteerde uitvoeringen voor lage druk. Onze forward acting breekplaten zijn ontworpen voor een lange levensduur bij cyclische belasting en zijn verkrijgbaar in zowel standaardmaterialen als exotische materialen. Ze zijn uitstekend geschikt voor toepassingen met vloeistoffen, gassen of tweefasenstroming.
Wij werken samen met uw engineeringteam om de metalen forward acting breekplaat te vinden die het beste aansluit op uw specifieke toepassing.

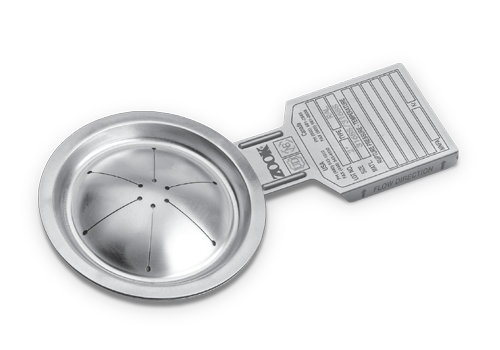

D
De D Series forward acting breekplaten (rupture disks) hebben een composietontwerp met een geavanceerd, lasergesleufd metalen bovendeel. Ze zijn ontworpen voor gebruik in de 7A – Angle Seat Disk Holder.
ARD (Bi-directional)
De ARD forward acting breekplaten (rupture disks) bieden een eenvoudige en voordelige bescherming tegen het bezwijken van opslagtanks.

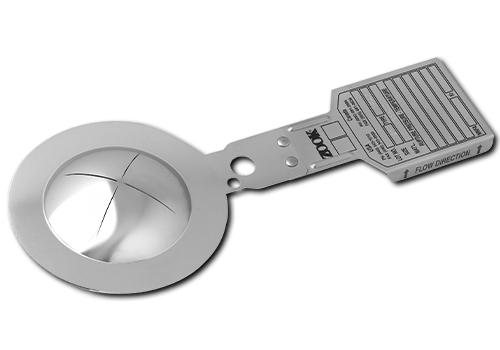

FAX
De FAX forward acting breekplaten (rupture disks) hebben een ontwerp van massief metaal met een kruislings ingekerfde breekplaat. Ze zijn ontworpen voor gebruik in de FAH Pre-Torque houder.

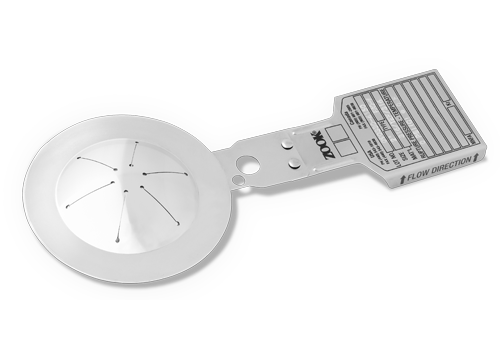

FAC
De FAC forward acting breekplaten (bursting disks) hebben een composiet ontwerp met een ring aan de proceszijde. Ontworpen voor gebruik in de FAH Pre-Torque Holder.

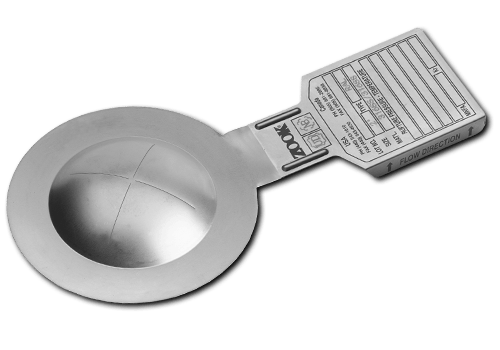

SFAZ
De SFAZ forward acting breekplaten (bursting disks) hebben een massief metalen ontwerp met inkervingen. Ontworpen voor gebruik in de UHZ Holder.

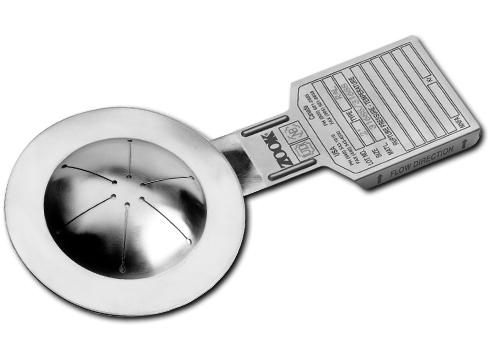

FD
De FD Series forward acting breekplaten (bursting disks) bieden een grote verscheidenheid aan flensgemonteerde ontwerpen.

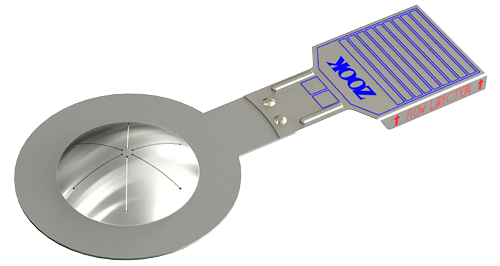

FDZ
De FDZ forward acting breekplaten (bursting disks) hebben een composiet ontwerp met een geavanceerd lasergesleufd metalen bovendeel. Ontworpen voor gebruik in de UHZ Holder.

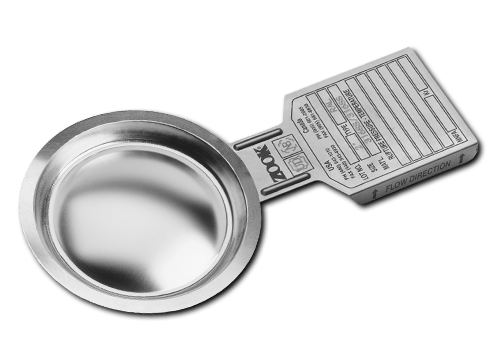

PB
De PB Series forward acting breekplaten (bursting disks) worden gemonteerd met de bolling naar het procesmedium gericht.
Forward Acting Disks
Betrouwbare overdrukbeveiliging met Forward Acting breekplaten
Forward Acting breekplaten zijn metalen breekplaten voor betrouwbare overdrukbeveiliging van procesinstallaties. Bij dit type breekplaat staat de bolle zijde van de disk in de richting van de procesdruk. Wanneer de vastgestelde barstdruk wordt bereikt, opent de breekplaat om de druk gecontroleerd af te voeren en de installatie te beschermen tegen ongewenste overdruk.
Binnen het assortiment zijn verschillende uitvoeringen beschikbaar, waaronder composietontwerpen, gekerfde metalen breekplaten en flensgemonteerde uitvoeringen voor lage druk. Hierdoor kan de uitvoering worden afgestemd op de specifieke procescondities en toepassing. De beschikbare ontwerpen zijn geschikt voor vloeistoffen, gassen en tweefasenstromen. Daarnaast zijn uitvoeringen leverbaar in zowel standaardmaterialen als exotische materialen.
Pressure Partners B.V. levert Forward Acting rupture disks voor uiteenlopende industriële toepassingen. Bij de selectie van een geschikte breekplaat zijn onder andere de toepassing, procescondities, het medium en de gewenste uitvoering van belang. Binnen de Forward Acting-serie zijn verschillende producttypen beschikbaar, zodat voor uiteenlopende technische situaties een passende oplossing kan worden geselecteerd.
Belangrijkste voordelen
De Forward Acting breekplaten zijn beschikbaar in meerdere constructies en materiaaluitvoeringen. Afhankelijk van de toepassing kan worden gekozen voor een composiet, cross-scored of flensgemonteerd ontwerp. De verschillende ontwerpen bieden mogelijkheden voor toepassingen met vloeistoffen, gassen en tweefasenstromen en er zijn uitvoeringen beschikbaar met een hoge cyclische levensduur.
- Verschillende ontwerpen voor uiteenlopende procescondities
- Beschikbaar als composiet-, cross-scored- en flensgemonteerde uitvoering
- Uitvoeringen voor vloeistof, gas en tweefasenstromen
- Beschikbaar in standaard- en exotische materialen
- Ontwerpen met een hoge cyclische levensduur
- Verschillende Forward Acting-series voor specifieke toepassingen
Toepassingen
Forward Acting breekplaten kunnen worden toegepast voor overdrukbeveiliging in uiteenlopende industriële processen. Door de verschillende beschikbare ontwerpen kan de breekplaat worden geselecteerd op basis van het medium en de specifieke eisen van de installatie.
De Forward Acting-uitvoeringen zijn geschikt voor:
- Vloeistoftoepassingen
- Gastoepassingen
- Tweefasenstromen
- Industriële procesinstallaties waarbij een metalen breekplaat als overdrukbeveiliging wordt toegepast
De uiteindelijke productkeuze is afhankelijk van de technische eisen en procescondities van de toepassing.
Wanneer kiest u voor een Forward Acting breekplaat?
Een Forward Acting breekplaat is een optie wanneer binnen een installatie een metalen breekplaat voor overdrukbeveiliging nodig is en de eigenschappen van een voorwaarts werkend ontwerp aansluiten op de toepassing.
Binnen deze productcategorie zijn meerdere constructies beschikbaar. Daardoor kan gericht worden gekeken naar bijvoorbeeld een composietontwerp, een massief metalen gekerfde uitvoering of een flensgemonteerde oplossing voor lage druk.
Pressure Partners B.V. kan ondersteunen bij het bepalen welke uitvoering binnen het assortiment aansluit op uw proces en technische eisen. Voor toepassingen waarvoor een ander werkingsprincipe nodig is, kan ook worden gekeken naar Reverse Acting breekplaten of andere typen breekplaten.
