Voorgespannen houders
Voorgespannen houders, ook wel Pre-Torque Holders, maken het mogelijk om een breekplaat vooraf in de houder te monteren voordat de complete assemblage in het leidingsysteem wordt geïnstalleerd. Pressure Partners B.V. levert hiervoor de FAH- en RAH Series Pre-Torque Holders.
De FAH Series is ontwikkeld voor Forward Acting breekplaten, terwijl de RAH Series wordt toegepast in combinatie met Reverse Acting breekplaten. Beide houderontwerpen zijn geschikt voor meerdere typen breekplaten binnen hun betreffende productcategorie.
RAH Reverse Acting Houder
Het Pre-Torque Holder ontwerp is ontwikkeld voor gebruik met Reverse Acting Series breekplaten (RA Series). Geavanceerde technologie maakt gebruik met meerdere typen breekplaten mogelijk.
FAH Forward Acting Houders
Het Pre-Torque Holder ontwerp maakt het mogelijk om een breekplaat (bursting disk) vooraf in de houder te monteren, voordat deze op locatie wordt geïnstalleerd.

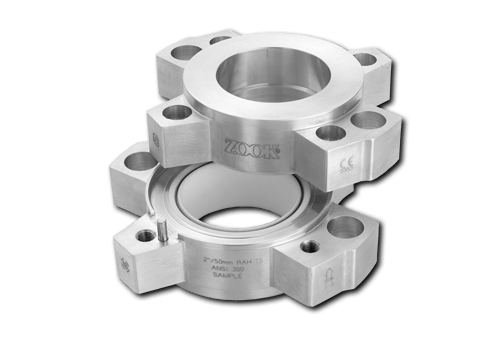

PTFE Sleeve Holder
De PTFE Sleeved Holder is standaard voorzien van een Teflon Encapsulated Viton O-Ring. De O-ringafdichting voorkomt dat het procesmedium in contact komt met de buitenste afdichting van de bite-ring, waardoor de levensduur van de houder wordt verlengd. De unieke dubbele afdichting van ZOOK draagt bij aan een langere levensduur van de houder.
Voorgespannen houders
Voordelen van een Pre-Torque Holder
Het voorgespannen ontwerp biedt verschillende voordelen bij montage, inspectie en onderhoud:
- De breekplaat kan vooraf in de houder worden gemonteerd
- De complete assemblage kan vervolgens als één geheel in het leidingsysteem worden geïnstalleerd
- De assemblage kan voor inspectie uit het leidingsysteem worden verwijderd zonder de afdichting van de breekplaat te verstoren
- Pre-Torque bouten zorgen voor een correcte positionering van de breekplaat door aan te grijpen op de holder bite
- Eén houderontwerp kan met meerdere daarvoor geschikte typen breekplaten worden gecombineerd
Hierdoor kunnen breekplaat en houder vooraf als complete combinatie worden voorbereid.
FAH Pre-Torque Holder
De FAH Holder is de voorgespannen houder voor Forward Acting breekplaten. Het ontwerp kan worden gecombineerd met meerdere Forward Acting Series, waaronder:
- FAC Series
- FAX Series
De mogelijkheid om meerdere breekplaattypen met het houderontwerp te combineren biedt flexibiliteit bij het samenstellen van de overdrukbeveiliging.
RAH Pre-Torque Holder
Voor Reverse Acting breekplaten is de RAH Holder beschikbaar. Deze voorgespannen houder is geschikt voor meerdere Reverse Acting Series:
- RA4 Series
- RA6 Series
- RA8 Series
- RAX Series
Hierdoor kunnen verschillende Reverse Acting breekplaten binnen hetzelfde Pre-Torque houderconcept worden toegepast.
Ontworpen voor correcte montage
De FAH- en RAH Pre-Torque Holders beschikken over verschillende constructiekenmerken die helpen bij een correcte montage van de breekplaat.
Een Locating Pin zorgt ervoor dat uitsluitend het correcte type breekplaat in de houder kan worden geplaatst. Daarnaast zijn zowel de houder als het label van de breekplaat voorzien van pijlen die de stroomrichting aangeven. Hierdoor kan de oriëntatie van de complete assemblage in het leidingsysteem visueel worden gecontroleerd.
De socket head cap screws zijn voorzien van een fluoropolymeercoating om corrosie aan de houderassemblage tegen te gaan en eenvoudige demontage mogelijk te maken. Polyethyleen afdekkappen helpen daarnaast voorkomen dat vuil zich ophoopt in de kop van de bevestigingsbouten.
Inspectie zonder de afdichting te verstoren
Een belangrijk kenmerk van een voorgespannen houder is dat de complete breekplaat-houderassemblage uit het leidingsysteem kan worden verwijderd voor inspectie zonder daarbij de afdichting van de breekplaat in de houder te verstoren.
Dit maakt het mogelijk om de complete assemblage als eenheid te behandelen tijdens installatie en inspectie.
Advies over voorgespannen breekplaathouders
De keuze tussen een FAH- of RAH Pre-Torque Holder hangt samen met het type breekplaat en de technische eisen van de toepassing. Pressure Partners B.V. ondersteunt bij het selecteren van een passende combinatie van breekplaat en voorgespannen houder.
Neem contact op met Pressure Partners B.V. voor technisch advies over Pre-Torque Holders en de juiste breekplaat-houdercombinatie voor uw installatie.
