Breekplaten > Stalen Breekplaten > Burst Plugs > WDHT Series (Downhole tools)
Burst Plugs
WDHT Series (Downhole tools)
De WDHT Series breekplaten zijn ontworpen voor drukontlasting van gereedschappen in de olie-industrie en bieden bescherming voor downhole-componenten.
Daarnaast is dit ontwerp geschikt voor diverse andere toepassingen, waaronder wellhead-beveiliging, cementeringsprocessen, drukgeactiveerde apparatuur, sproeiwassers, OEM-toepassingen en laboratoria.
- Elke WDHT-assemblage bestaat uit een behuizing met schroefdraad en een breekplaat die aan de proceszijde is vastgelast.
- Materiaal behuizing: RVS 304-serie. Andere materialen zijn op aanvraag beschikbaar.
- Standaard materiaal breekplaat: Inconel. Andere materialen zijn beschikbaar.
- Barstdrukken van 500 tot 15.000 psig. Hogere barstdrukken zijn op aanvraag mogelijk.
- 0% manufacturing range.
- Bedrijfsdrukken tot 75% van de ondergrens van de barsttolerantie.
- Voor installatie is een inbussleutel vereist.

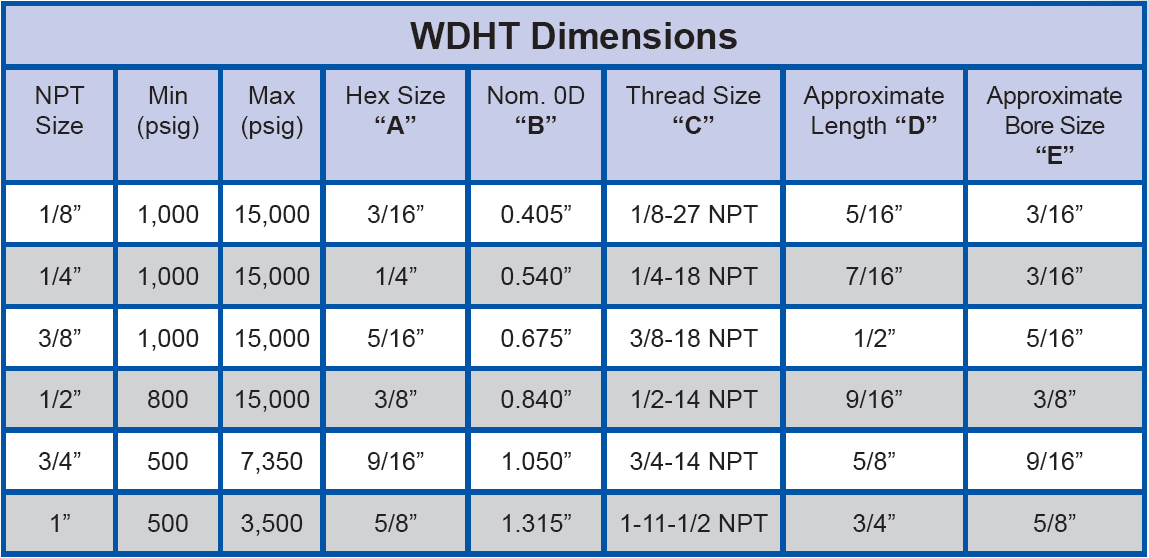

- Behuizing voorzien van NPT-schroefdraad.
- Barsttolerantie van ±10%.
- Standaard WDHT-uitvoeringen zijn uit voorraad leverbaar.
- Maatwerkuitvoeringen zijn beschikbaar.
- Iedere assemblage wordt 100% in de fabriek op lekkage getest volgens bellendichtheidsnormen voor vloeistoftoepassingen. Voor gastoepassingen of heliumlektesten zijn aanvullende mogelijkheden beschikbaar.
- De schroefdraad van iedere assemblage wordt 100% elektronisch gecontroleerd met digitale beeldvorming.
- Iedere assemblage wordt vóór verzending 100% ultrasoon gereinigd.
- Volledige traceerbaarheid van het breekplaatmateriaal en certificering van de barsttest zijn beschikbaar.
- CE (PED)-conformiteit is beschikbaar.
Voordelen van het gelaste ontwerp
- Gelaste verbindingen zijn sterker en beter bestand tegen verhoogde temperaturen, waardoor ongewenst barsten en productverontreiniging worden voorkomen.
- Vermindert het risico op verbindingsfalen als gevolg van verhoogde temperaturen en drukcycli ten opzichte van gesoldeerde verbindingen.
- Voorkomt materiaalkruip, wat bijdraagt aan een reproduceerbare barstdruk.
- Biedt verbeterde kwaliteit en operationele betrouwbaarheid.
- Brochure
- RA Datasheet
- RA Datasheet
WDHT Series (Downhole tools)
Belangrijkste voordelen
Breed drukbereik
Beschikbaar met barstdrukken van 500 tot 15.000 psig, met hogere drukken op aanvraag.
Gelast ontwerp
De breekplaat is aan de proceszijde vastgelast aan de behuizing, wat een sterke verbinding oplevert die bestand is tegen verhoogde temperaturen.
Uitgebreid gecontroleerd
Iedere assemblage wordt 100% op lekkage getest en de schroefdraad wordt elektronisch gecontroleerd met digitale beeldvorming.
Volledig ultrasoon gereinigd
Iedere WDHT wordt vóór verzending 100% ultrasoon gereinigd.
Maatwerk mogelijk
Naast standaard voorraaduitvoeringen zijn aangepaste WDHT-ontwerpen beschikbaar voor specifieke toepassingen.
Toepassingen van de WDHT Series Burst Plugs
De WDHT Series is in eerste instantie ontwikkeld voor drukontlasting van olie-industriegereedschappen waarbij downhole-componenten tegen overdruk moeten worden beschermd. Het ontwerp kan daarnaast worden toegepast voor wellhead-beveiliging, cementering, drukgeactiveerde apparatuur, sproeiwassers, OEM-systemen en laboratoriumtoepassingen.
De standaard behuizing is vervaardigd uit RVS 304-serie en de breekplaat uit Inconel. Andere materialen zijn beschikbaar. De WDHT heeft een barsttolerantie van ±10%, een manufacturing range van 0% en een bedrijfsverhouding tot 75% van de ondergrens van de barsttolerantie.
Wanneer kiest u voor een WDHT Series Burst Plug?
De WDHT is geschikt wanneer een compacte, geschroefde drukontlastingsvoorziening nodig is voor het beschermen van downhole-componenten of andere drukbelaste apparatuur. Het brede bereik van 500 tot 15.000 psig maakt verschillende drukniveaus mogelijk, terwijl voor specifieke toepassingen ook maatwerkuitvoeringen beschikbaar zijn.
De assemblage beschikt over NPT-schroefdraad en wordt met een inbussleutel geïnstalleerd. Ook is volledige traceerbaarheid van het breekplaatmateriaal en certificering van de barsttest beschikbaar. CE (PED)-conformiteit is eveneens beschikbaar.
Gelast ontwerp van de WDHT
Bij de WDHT wordt de breekplaat aan de behuizing gelast in plaats van gesoldeerd. De gelaste verbinding is sterker en beter bestand tegen verhoogde temperaturen. Hierdoor wordt het risico op ongewenst barsten en productverontreiniging verminderd.
Het gelaste ontwerp voorkomt bovendien verbindingsfalen als gevolg van verhoogde temperaturen en herhaalde drukcycli en voorkomt materiaalkruip, wat bijdraagt aan een reproduceerbare barstdruk.
Veelgestelde Vragen
Waarvoor wordt de WDHT Series gebruikt?
De WDHT is ontwikkeld voor drukontlasting van olie-industriegereedschappen en bescherming van downhole-componenten. Andere toepassingen zijn onder meer wellhead-beveiliging, cementering, drukgeactiveerde apparatuur, sproeiwassers, OEM-systemen en laboratoria.
Welke barstdrukken zijn beschikbaar?
De beschikbare barstdrukken lopen van 500 tot 15.000 psig. Hogere barstdrukken zijn op aanvraag mogelijk.
Wat is de maximale bedrijfsverhouding?
De WDHT kan worden toegepast bij bedrijfsdrukken tot 75% van de ondergrens van de barsttolerantie.
Welke materialen worden standaard gebruikt?
De standaard behuizing is vervaardigd uit RVS 304-serie en de breekplaat uit Inconel. Andere materialen zijn beschikbaar.
Is certificering beschikbaar?
Ja. 100% traceerbaarheid van het breekplaatmateriaal, certificering van de barsttest en CE (PED)-conformiteit zijn beschikbaar.
Technisch advies over de WDHT Series
Bij de selectie van een WDHT zijn onder andere de gewenste barstdruk, bedrijfsdruk, materiaalkeuze en toepassing van belang.
Pressure Partners B.V. helpt u graag bij het selecteren van de juiste WDHT Series Burst Plug voor uw toepassing. Neem contact op voor technisch advies of een offerte.
